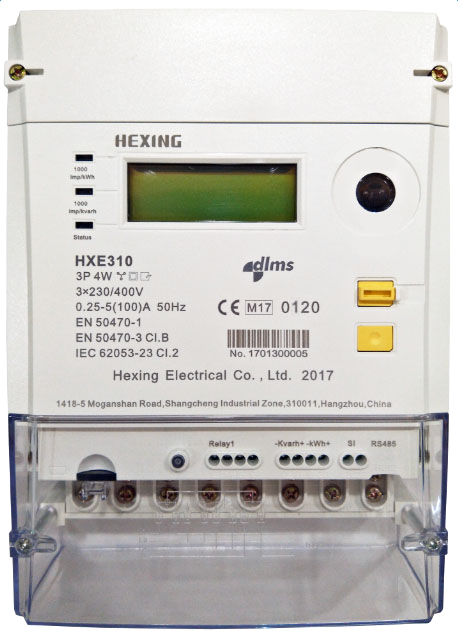

HXE310 je inteligentný trojfázový priamy elektromer. Umožňuje sledovanie všetkých základných faktorov energetickej siete, ako sú napätie, prúd, účinník ako aj parametre kvality elektrickej energie. Dizajn komunikačného modulu vymeniteľného za prevádzky umožňuje nasadenie elektromera v rôznych prostrediach s rôznymi komunikačnými požiadavkami. Táto flexibilita I/O rozhraní, ktorá je dôležitým faktorom v inteligentnom elektromery, garantuje využitie elektromera v inteligentných sieťach.

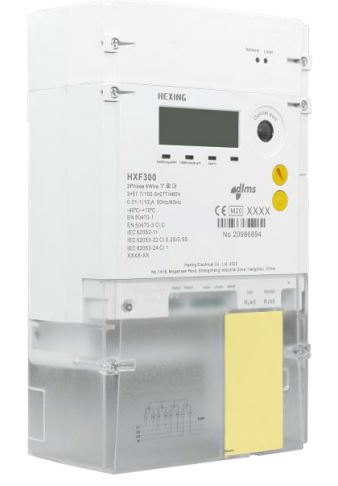

HXF300 je inteligentný trojfázový polopriamy elektromer. Umožňuje sledovanie všetkých základných faktorov energetickej siete, ako sú napätie, prúd, účinník ako aj parametre kvality elektrickej energie. Dizajn komunikačného modulu vymeniteľného za prevádzky umožňuje nasadenie elektromera v rôznych prostrediach s rôznymi komunikačnými požiadavkami. Táto flexibilita I/O rozhraní, ktorá je dôležitým faktorom v inteligentnom elektromery, garantuje využitie elektromera v inteligentných sieťach.
Ing. Peter Kočiško
špecialista pre smart grid aplikácie
E-mail: p.kocisko(at)schrack.sk
Tel.č. : +421 917 174 444
Typ |
| Priamy |
Trieda presnosti | Činný Jalový | Class 1 (IEC) / Class B (EN) Class 2 (IEC) |
Napätie | Referenčné napätie
Prevádzkový rozsah napätia | 3P4W: 3×220/380V, 3×230/400V, 3×240/415V 3P3W: 3×220V, 3×230V, 3×240V 70%-120%Un |
Prúd | Nominálny prúd Maximumálny prúd Nábehový prúd | 5A 80A,100A ≤0.4%Ib(činný) ≤0.5%Ib(jalový) |
Frekvencia |
| 50Hz or 60Hz |
Teplotný rozsah | Prevádzkový rozsah Rozsah pre sklad a prepravu | -40℃～70℃ -40℃～70℃ |
Vlhkosť |
| Až do 95% nekondenzujúci |
Vlastná spotreba | Vlastná spotreba v napäťovom okruhu (činný) Vlastná spotreba v napäťovom okruhu (zdanlivý) Vlastná spotreba v prúdovom okruhu | ≤2W ≤10VA ≤2 VA |
Izolačná pevnosť | AC napäťový test Napäťový impulz | 4kV počas 1min 1.2/50µs pripojenie 6kV |
EMC | Elektrostatické výboje (kontaktné výboje) Elektrostatické výboje (výboje vzduchom) Test odolnosti proti prepätiu Rýchly test prechodného javu Elektromagnetické RF polia (80 MHz až 2 000 MHz) | 8kV 15kV 4kV 4kV 10V/m(pod záťažou), 30V/m(bez záťaže) |
Svorky (rozmery) |
| 9.5mm x 9.0mm |
Materiál | IP ochrana Kryt elektromera
Elektromer Kryt svorkovnice | IP54(indoor) Polycarbonate + GF Polycarbonate + GF Polycarbonate + GF |
Komunikačné rozhranie | Optické rozhranie RS485 | IEC62056-21E or HDLC IEC62056-21E or HDLC |
Hmotnosť
| Čistá hmotnosť Celkovo | Approx.1.68kg Approx.0.1kg |
Rozmery (V x Š x H) | S dlhším krytom svorkovnice S kratším krytom svorkovnice S extra dlhým krytom svorkovnice | 245mm×175mm×88.5mm 218.8mm×175mm×88.5mm 284.9mm×175mm×88.5mm |
Normy |
| IEC62052-11, IEC62053-21, IEC62053-23, IEC62056-21, IEC62056-42, IEC62056-46, IEC62056-47, IEC62056-53, IEC62056-61, IEC62056-62 EN50470-1, EN50470-3 |
