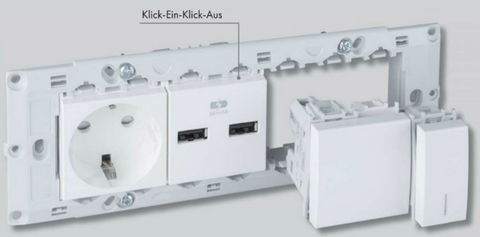

Vďaka obdĺžnikovému tvaru zápustných krabíc možno veľmi variabilne a modulárne inštalovať množstvo rôznych vložiek. Montážny rám umožňuje jednoduché upevnenie funkčných vložiek (napr. zásuvky, nabíjacej zásuvky USB, vypínača atď.). Špeciálne vyvinuté riešenie "click-in/click-out", ktoré je ľahko prístupné spredu, pomáha výrazne skrátiť čas inštalácie.

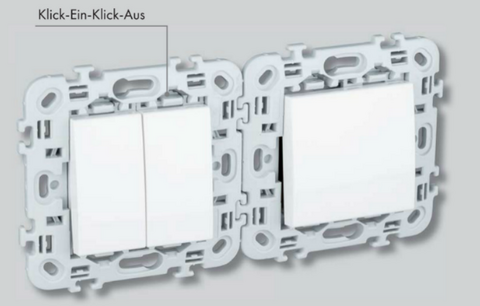

Systém VISIO 45 možno použiť rôznymi spôsobmi a možno ho inštalovať aj do okrúhlych boxov. Tie sa môžu používať horizontálne alebo vertikálne, ako aj jednotlivo alebo v kombináciách (napr. 2x2M). Dostupné montážne rámy sa dajú ľahko a flexibilne namontovať (upevňovacie pazúry, početné otvory pre skrutky). Niekoľko montážnych rámov možno zapojiť do seba a vytvoriť tak stabilný a presne zarovnaný celok.
Zásuvné svorky:
Skrutkové svorky:
Spínače hotelových kariet sa používajú na zabezpečenie vysokej úrovne bezpečnosti a úspory energie. Po vybratí hotelovej karty sa všetky elektrické spotrebiče, ktoré sú stále zapnuté, automaticky vypnú a obvod sa znovu aktivuje až po vložení karty.
Na uľahčenie nájdenia v tmavých miestnostiach je spínač hotelovej karty vybavený LED podsvietením. Aby bolo možné pokojne opustiť miestnosť, spotrebiče sú naďalej napájané približne 15 - 20 sekúnd po vybratí karty. Spínací výstup spínača hotelových kariet musí byť pripojený k záťažiam prostredníctvom relé alebo stýkača.
Výstupný prúd: 3A
Menovité napätie: 230 V AC
Kolíska pozostávajúca z krytu a nosnej dosky. K dispozícii vo farbách biela a čierna.
Prepäťová ochrana pre zásuvky SCHUKO / STN pre špeciálne obvody
Prvky jemnej ochrany Schrack pre zásuvky pod omietku sú vhodné na vybavenie nových a modernizáciu existujúcich zásuviek Schuko. V prípade preťaženia signalizuje integrované signalizačné zariadenie chybné zariadenie. Napájanie koncových zariadení zostáva zaručené. Adaptérová zástrčka s jemnou ochranou Schrack je ideálna na dodatočné vybavenie citlivých koncových zariadení prúdovým chráničom testovacej triedy 3. Kombinovaná ochrana napájacích a dátových vedení s pripojením F (TV anténa) alebo pripojením telefónnej linky (RJ11) chráni všetky dôležité napájacie vedenia k televíznemu prijímaču alebo telefónnej linke.
Vždy inštalujte v kombinácii so zvodičmi Protec, Combtec alebo Vertec!
Farebné zásuvky sa často používajú v oblastiach dôležitých z hľadiska bezpečnosti, napríklad v nemocniciach. Hoci pre tento typ farebného označovania neexistuje všeobecne platná norma, medzi typické príklady patria
ČERVENÁ: zásuvky IT s prepäťovou ochranou, kde je možné preklenúť krátkodobé poruchy (niekoľko sekúnd).
ORANŽOVÁ: Centralizované/dodatočné bezpečnostné napájanie sietí s neprerušiteľným zdrojom napájania (UPS) a prepäťovou ochranou na nepretržité napájanie kritických záťaží.
ZELENÁ: Bezpečnostné napájanie pre siete s neprerušiteľným zdrojom napájania (UPS) a prepäťovou ochranou na nepretržité napájanie kritických záťaží v prípade núdze (napr. osvetlenie operačných sál).
Zásuvka bez uzemnenia 1M, biela
Zásuvky na holiace strojčeky 3M
Zásuvka pre holiaci strojček, 3 moduly
Nabíjacie zásuvky USB
Jedna TV zásuvka 1M
Priechodná TV zásuvka
TOOLLESS LINE Cat.5e / Cat.6 / Cat.6A vo formáte Schrack A (SFA)
Tieto konektory TOOLLESS LINE RJ45 sú moduly vo formáte Schrack A (SFA). Sú to zásuvky bez použitia náradia a možno ich zapojiť bez špeciálneho náradia. Výsledkom je vysoký komfort inštalácie a veľmi krátky čas inštalácie. Zásuvky majú potenciálny bod pripojenia (FastOn) a v prípade potreby sa dajú opäť otvoriť.
Inštalačné káble
Inštalačný kábel pre komunikačné káblové systémy s neutrálnou aplikáciou. Vhodný pre všetky aplikácie triedy D až F (napr.: 10GBase-T, 1000Base-T, 100Base-TX, ATM), ako aj VoIP, PoE.
SAT jedna zásuvka 1M
1M koncová zásuvka SAT
Rádiová zásuvka 1M
Koaxiálny kábel DIGI-SAT
Na zabezpečenie spoľahlivého a nerušeného prenosu vysokých frekvencií (cca 950 až 2150 MHz) z LNB do multiprepínača, SAT zásuvky a SAT prijímača sa musia používať vysokokvalitné koaxiálne káble. Kvalitu našich vysokofrekvenčných káblov určujú použité materiály, presné výrobné postupy a počet tienení.
Koaxiálne konektory
Naše koaxiálne konektory sú vhodné pre všetky naše káble DIGI-SAT napriek niekedy odlišným priemerom káblov, vnútorných vodičov a dielektrika. Vo všeobecnosti odporúčame používať koaxiálne kompresné konektory.
Univerzálny dotykový stmievač 0-300W/VA, RLC
Tento univerzálny dotykový stmievač je riadený mikroprocesorom a umožňuje zapínať/vypínať a stmievať stmievateľné lampy a svetelné zdroje. Zabudovaný mikroprocesor automaticky rozpozná typ lampy a podľa toho nastaví prevádzkový režim. Integrovaná pamäťová funkcia umožňuje po vypnutí stmievača uložiť posledné nastavenie. Funkcia pozvoľného štartu podporuje životnosť svietidiel a svetelných zdrojov. V tlačidle stmievača je integrovaná LED dióda s možnosťami nastavenia 8 rôznych farieb a intenzity.
Technické údaje
Univerzálny stmievač na zapustenú montáž, ktorý možno ovládať jedným alebo viacerými tlačidlami.
Technické údaje:
Univerzálny otočný stmievač 0-60W/VA, RLC (vhodný pre LED)
Technické údaje:
Univerzálny otočný stmievač 0-180W/VA, RLC (vhodný pre LED)
Technické údaje:
Univerzálny stmievač pre inštaláciu do zápustnej krabice 5-500VA, RLC (vhodný pre LED)
EVMTV500E-- je univerzálny stmievač na zapustenú montáž, ktorý možno ovládať jedným alebo viacerými tlačidlami. Pri použití stmievateľných úsporných žiaroviek alebo LED žiaroviek sa odporúča kombinácia s 3W záťažovým odporom EVCHR3W--.
Technické údaje
Poznámka: Pri vyšších teplotách okolia znížte pripojenú záťaž. Podrobnú tabuľku zaťaženia nájdete v príslušnom technickom liste.
Fázové riadenie otočného stmievača 40-300W/VA, R
Otočný stmievač pre odporové záťaže.
Technické údaje:
Stmievač na zapustenú montáž, ktorý možno ovládať jedným alebo viacerými tlačidlami.
Technické údaje:
Dimmer mit Steuergerät und Leistungsteilen für DIN-Schiene
Dotykový stmievač EHTDSTRG2- sa používa v spojení so záťažovým modulom EHABTD1000 ako stmievač s ovládaním fáz na koncovej alebo nábežnej hrane. Prostredníctvom jedného riadiaceho modulu možno ovládať až 10 záťažových modulov bez ohľadu na nastavený prevádzkový režim (riadenie fázy vedúcej/slednej hrany). Záťažový modul sa ovláda prostredníctvom riadiacich vstupov S+ / S-, ktoré musia byť pripojené k príslušným riadiacim výstupom EHTDSTRG2-. Krátky impulz tlačidla (>60 ms) na vstupe A2 spôsobí zapnutie alebo vypnutie funkcie MEMORY ON (ZAPNUTIE), dlhšie riadiace napätie (>600 ms) zmení výkon dodávaný do záťaže. Regulácia výkonu prebieha v rampovej charakteristike, t. j. zvyšovanie alebo znižovanie až po max./min. hodnotu a naopak. hodnoty a naopak. Čas cyklu medzi hodnotami 0 % a 100 % je približne 3,5 sekundy.
Technické údaje:
Dotykový stmievač UNI 420VA sa môže používať ako stmievač s ovládaním fázy na koncovej alebo na prednej hrane. Dotykový stmievač 420VA UNI je vybavený funkciou mäkkého štartu na obmedzenie vysokých nábehových prúdov. Ponúka aj prepäťovú ochranu na strane spotrebiča, monitorovanie nadprúdu a skratu a automaticky resetovanú tepelnú ochranu proti preťaženiu.
Záťažové moduly otočných stmievačov EHTDSTRG2 a EHDREH1200 sú stmievače s manuálnym ovládaním koncovej alebo nábehovej fázy. Záťažové moduly sú vybavené tzv. funkciou mäkkého štartu na obmedzenie vysokých nábehových prúdov.
Technické údaje
Analógový izbový termostat
Termostat je určený na reguláciu teploty v miestnosti. Umožňuje dva prevádzkové režimy "Vykurovanie" alebo "Chladenie". Termostat je vybavený dvoma ochrannými funkciami: ochranou proti zamrznutiu (režim vykurovania) a ochranou proti prehriatiu (režim chladenia) a LED indikátorom prevádzky. Nastavenie sa vykonáva otáčaním otočného gombíka na nastavenie teploty a stláčaním kapacitných dotykových tlačidiel.
Technické údaje:
Slúži na zníženie teploty o 3 °C počas 6 hodín v režime vykurovania a zvýšenie teploty o 3 °C počas 6 hodín v režime chladenia
Každý deň v rovnakom čase sa teplota automaticky zníži o 3 °C na 6 hodín v režime vykurovania alebo zvýši o 3 °C na 6 hodín v režime chladenia. Možnosť externého zapnutia funkcie ECO prostredníctvom samostatného vstupu.
Spínač / tlačidlo pre žalúzie
Ovládacie relé žalúzií umožňuje vytvárať skupinové a centralizované systémy ovládania roliet a žalúzií. Každú žalúziu možno ovládať individuálne prostredníctvom žalúziového tlačidla a prostredníctvom centrálneho vstupu možno realizovať aj prioritné ovládanie.
Dôležité: Môžu sa používať len žalúziové tlačidlá, a nie žalúziové spínače!
Technické údaje
Žalúziové ovládanie pre montáž DIN
Digitálny časovač pre montáž na DIN lištu
Zásuvka telefónnej zásuvky RJ11
Telefónna zásuvka so skrutkovacími svorkami
Nabíjacia zásuvka USB
Vhodné na nabíjanie elektronických zariadení cez štandardný port USB (kompatibilné so zariadeniami Apple).
Adaptér USB 2.0 typu A
Zaslepovací kryt 1M a 2M
Na zaklapnutie do montážnych rámov
Kryt káblového vývodu
Na zaklapnutie do montážnych rámov
Pripojovacie zásuvky
EL999991--: pre zapustenú a povrchovú montáž, svorky: 5x2,5 mm²
EL999992--: pre inštaláciu pod omietku, plochá verzia s 11 mm, kryt so západkovým zámkom, svorky: 5 x 2,5 mm²
EL999993--: pre zapustenú a povrchovú montáž, držiak čeľuste možno vycvaknúť, kryt so západkou, svorky: 5x2,5 až 6 mm² (pre prierezy vodičov väčšie ako 5x2,5 mm², vonkajšie odľahčenie ťahu)
Montážny rámik s úchytkami, 2 moduly
Súpravy tesnení IP44
Zápustné škatule do murovaných stien
Inštalačné škatule:
Inštalačné škatule:
Škatula na povrchovú montáž IP20
Podlahové škatule z kovu vo farbe striebornej RAL 9006 vrátane montážneho rámu
Zvonček na povrchovú montáž 230 V AC
Zvonček na montáž podľa DIN
Zvonček pre montáž na DIN
Schodiskový automat TIMON
Elektronický časový spínač schodiskového osvetlenia s funkciou oneskoreného spínania (v súlade s normou EN 60669-2-3). Ovládací vstup umožňuje pripojenie tlačidiel s celkovým prúdom žiarovky do 100 mA a môže sa používať v 3- alebo 4-vodičových obvodoch. Po čase zapnutia približne 5 sekúnd možno zariadenie vypnúť dlhým stlačením tlačidla (> 2 s) (funkcia úspory energie).
Technické údaje:
Schodiskový automat VOWA
Elektronický časový spínač schodiskového osvetlenia s predbežným upozornením na vypnutie. Ovládací vstup umožňuje pripojenie tlačidiel s celkovým prúdom žiarovky do 100 mA a môže sa použiť v 3- alebo 4-vodičových obvodoch. Zariadenie sa môže zapínať pripojenými tlačidlami a vypínať dlhým stlačením (funkcia úspory energie).
Technické údaje:
Mechanické impulzné spínače, séria LQ6
Mechanické impulzné spínače od spoločnosti Schrack Technik umožňujú pohodlné spínanie z viacerých polôh. Impulzné spínače sú k dispozícii s menovitým napätím cievky od 8 V AC do 230 V AC a od 12 V DC a 24 V DC. Okrem toho rôzne prevedenia kontaktov (normálne otvorený, normálne uzavretý, prepínací kontakt) ponúkajú všetky možné riešenia pre vašu aplikáciu.
Kompenzácia: Pri použití tlačidiel s orientačným svetlom odporúčame kombinovať ich s našimi kondenzátorovými modulmi.
Mechanické impulzné spínače s LED, séria LQ6
Mechanické impulzné spínače s LED majú dodatočný LED displej zobrazujúci aktuálnu polohu cievky. Ak je cievka pod napätím, LED dióda sa rozsvieti. Mechanické diaľkové spínače s funkciou LED sú k dispozícii pre rôzne ovládacie napätia a majú 2 rozpínacie kontakty.
Elektronický diaľkový spínač série STELLA
Elektronický diaľkový spínač s funkciou úspory energie, ktorý možno zapnúť alebo vypnúť stlačením tlačidla. Ak sa svetlo nevypne v nastavenom čase, automaticky sa vypne pomocou funkcie úspory energie. Ovládací vstup umožňuje pripojenie tlačidiel s celkovým prúdom žiarovky do 100 mA a môže sa použiť v 3- alebo 4-vodičovom obvode.
Technické údaje:
Diaľkový spínač pre inštaláciu do krabice
Impulzné spínače prúdu pre krabice na zapustenú montáž sú určené na použitie v krabiciach na zapustenú montáž. K dispozícii sú verzie s rôznymi variantmi kontaktov a rôznymi napätiami.
medPROTECTOR K 9V BLOCK BATÉRIA
Fotoelektrický snímač dymu na batériovú prevádzku s integrovaným ovládačom relé pre spínacie relé PROTECTOR K.
Snímač dymu ponúka bezpečnosť vďaka automatickému autotestu s indikáciou poruchy. Dodatočnú bezpečnosť zaručuje originálny elektronický test dymovej komory stlačením tlačidla.
PROTECTOR K 10 rokov batéria
Fotoelektrický snímač dymu s integrovanou 10-ročnou batériou. Spúšťacie správanie je riadené procesorom a závisí od vystavenia prachu v dymovej komore. Vypnutie sa uskutočňuje stlačením tlačidla, dočasne pre alarmy a poruchy.
Nároky na údržbu sú veľmi nízke a nie je potrebná výmena batérie.
CHRÁNIČ K 9V RF SADA
Sada bezdrôtového dymového hlásiča sa skladá z bezdrôtového vysielača PROTECTOR KRF TCV 2G a lítiového dymového hlásiča PROTECTOR K 9V.
Do siete možno zapojiť 30 hlásičov v 8 skupinách.
Poplachový signál je v rámci rádiovej skupiny prenášaný vysielačmi v dosahu pôvodcu.
