Nabíjacie stanice i-CHARGE od Schrack Technik sú optimálnym riešením pre elektricky poháňané vozidlá, ako autá, motocykle, skútre a bicykle. Sú navrhnuté tak, aby mohli byť umiestnené na všetky, vrátane verejných budov, čerpacích staníc, súkromných garáží, a športových zariadení, tieto stanice zdôrazňujú užívateľskú prívetivosť. Vyznačujú sa jednoduchou obsluhou spolu s inteligentnou logikou nabíjania a umožňujú bezproblémové, rýchle a bezpečné nabíjanie, pričom vzdialená údržba a pravidelné softvérové aktualizácie zabezpečujú bezpečnosť.
Nabíjacie stanice série i-CHARGE ponúkajú správne riešenie pre všetky dostupné elektrické vozidlá (autá, motocykle, skútre a bicykle) a miesta:
Na nabíjanie batérie vozidla je použité striedavé napätie (AC) z elektrickej siete, ktoré mení na jednosmerné naoätie (DC). Premenu vykonáva nabíjačka, ktorá je buď zabudovaná vo vozidle, alebo v elektrickej nabíjacej stanici. Elektronický riadiaci systém vo vozidle (battery management system, BMS) sleduje priebeh nabíjania, teplotu článkov a napätie napájacích článkov. Podľa toho upravuje proces nabíjania, aby sa optimalizovala doba nabíjania a životnosť batérie. Napájanie prebieha zo špeciálnych napájacích zásuviek a nabíjacích káblov, ktoré prenášajú nielen elektrickú energiu, ale aj dáta.
V porovnaní s elektromobilmi sú požiadavky na jednostopové vozidlá, ako sú e-bicykle alebo e-kolobežky menej náročné. Ich batéria potrebuje vzhľadom na nižšiu kapacitu nižší nabíjací výkon. Preto postačí správne istená uzemnená zásuvka.
Dobitie až na 80 % je možné za menej ako 30 minút (v závislosti na kapacite batérie vozidla a dostupnom nabíjacom výkone - predpoklad 60 kWh batérie s nabíjacím výkonom 150 kW). Vďaka rýchlonabíjacím staniciam s jednosmerným napätím, kde je menič a nabíjačka zabudované do nabíjacej stanice, je možné elektromobily nabíjať aj pre diaľkové cesty.
Doba nabíjania sa líši v závislosti od kapacity batérie, nabíjačky a dostupnej elektrickej sieti. Priemerná doba nabíjania z "prázdnej" do plne nabitej batérie s kapacitou 60 kWh sa pohybuje medzi 2 hodinami (režim 3) a 24 hodinami (uzemnená zásuvka, režim 1). Rýchlonabíjanie jednosmerným napätím (režim 4 a 50 kW) môže byť dokončené v priebehu jednej hodiny.
Nabíjačky HPC (High Power Charger) s nabíjacím výkonom až 350 kW dobu nabíjania zodpovedajúcim spôsobom skracujú. Skutočná doba nabíjania je obvykle kratšia, pretože batéria nie je takmer nikdy úplne vybitá.
Nabíjacie stanice i-CHARGE pre použitie na verejných a poloverejných miestach môžu byť vybavené rôznymi aktivačnými a platobnými systémami. Aktiváciu je možné vykonať pomocou kľúča, karty RFID alebo mobilnej aplikácie. Zákazníci môžu platiť pomocou slotu na mince, QR kódu a priamou platbou platobnou kartou alebo zúčtovanie prostredníctvom OCPP (prostredníctvom dodávateľa energie alebo poskytovateľa platobných služieb). Nabíjacie stanice je možné tiež integrovať do systému parkovacích garáží.
Meranie množstva elektrickej energie spotrebovanej na nabíjanie na nabíjacom mieste sa vykonáva ich osadením meracím schváleným MID zariadením. Aby bolo možné v budúcnosti dodržiavať aj predpisy týkajúce sa kalibrácie, sú všetky produkty i-CHARGE CION Online vybavené okienkom na sledovanie meradla.

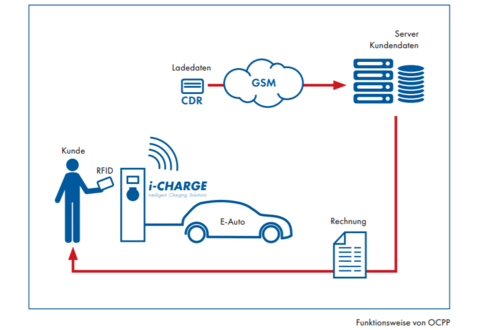

Štandardizovaný komunikačný protokol OCPP 1.5 alebo 1.6 umožňuje používať produkty rôznych výrobcov v rámci spoločnej nabíjacej siete. Protokol autorizuje nabíjacie karty klientov a po ukončení nabíjania prenáša tzv. záznamy o nabíjaní (CDR), ktoré obsahujú dobu nabíjania a množstvo elektrickej energie. Prevádzkovateľ nabíjacej stanice potom môže zákazníkovi vyúčtovať elektrickú energiu. Je tiež možné, aby niekoľko prevádzkovateľov praktizovalo clearing, takže ich klienti môžu využívať stanice iných prevádzkovateľov (roaming).
Zelená kontrolka na nabíjacej stanici CION signalizuje, že je nabíjacia stanica v pohotovostnom režime. Stanica automaticky rozpozná, že je pripojený kábel elektromobilu. Ak je nutná aktivácia, je možné na aktiváciu nabíjania použiť kľúčový spínač alebo bezkontaktnú kartu (RFID). Ak nie je aktivácia vyžadovaná, nabíjanie sa aktivuje automaticky. Počas tohto procesu sa displej LED zmení na zeleno blikajúci režim. Ak bolo overenie prijaté, nabíjanie sa spustí a LED indikátor sa zmení na modrý.
Systém riadenia batérie (BMS) vozidla riadi proces nabíjania a zaisťuje rýchle nabíjanie a optimalizovanú životnosť batérie. Vytiahnutím zásuvky na strane vozidla sa nabíjanie ukončí. Nabíjacia zásuvka alebo nabíjací kábel sa okamžite odpojí od zdroja napájania, čo spoľahlivo zabráni akémukoľvek zraneniu osôb.
Tento proces je podobný aj pri ostatných modeloch. Farby signálu sa však môžu líšiť!

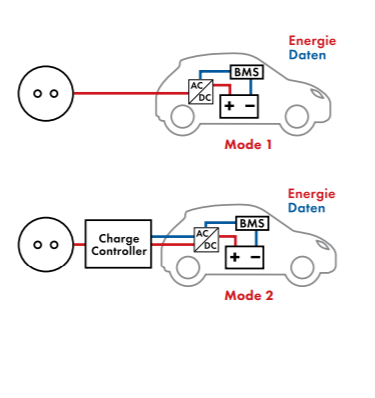

Nabíjacie stanice so zásuvkou CEE majú integrovaný pomocný kontakt. Tento kontakt rozpozná zapojenú zásuvku a zaistí bezpečné zapnutie a vypnutie. Nabíjacie miesto chráni kombinovaný prúdový chránič so strážením reziduálneho prúdu (RCBO). Elektromobil je pripojený buď priamo (Režim 1), alebo pomocou mobilnej nabíjačky (tzv. "in cable control box", ICCB) (Režim 2).

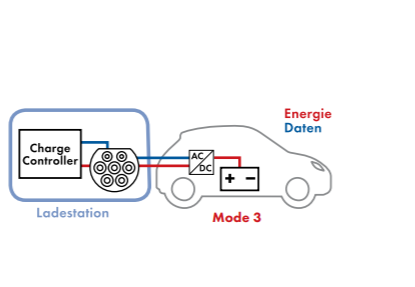

Na rozdiel od režimov 1 a 2 je riadiaca jednotka nabíjania a celé bezpečnostné zariadenie umiestnená v nabíjacej stanici. Nabíjacie káble nemajú žiadne ďalšie ochranné alebo komunikačné zariadenia. Typické nabíjacie výkony sa pohybujú od 3,7 kW jednofázovo do 43 kW trojfázovo. Výrobcovia vozidiel a nabíjacích staníc v EÚ sa dohodli na systéme nabíjacích zásuviek TYP 2. Okrem zásuvky TYP 2 je možné použiť aj pevne pripojený nabíjací kábel TYP 2. Nabíjačka je umiestnená vo vozidle a určuje maximálny možný nabíjací výkon.

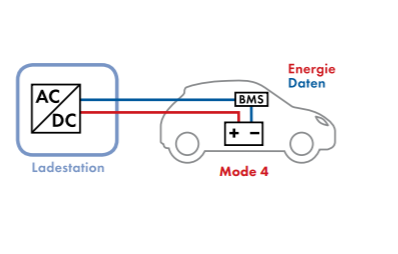

Na rozdiel od metód nabíjania striedavým napätím v režimoch 1 až 3 sa elektromobil pri pripojení konektormi CHAdeMO a CCS nabíja jednosmerným napätím. Nabíjačka je umiestnená v nabíjacej stanici - jej veľkosť a hmotnosť preto nie sú obmedzené priestorom vo vozidle. Nabíjací výkon je oveľa vyšší a umožňuje rýchle a bezpečné nabíjanie batérie vozidla. V závislosti na nabíjacom výkone a kapacite akumulátora je možné akumulátor nabiť na najmenej 80 % za približne 8-30 minút.
