Pripojenie RJ45 a zásuvka RJ45

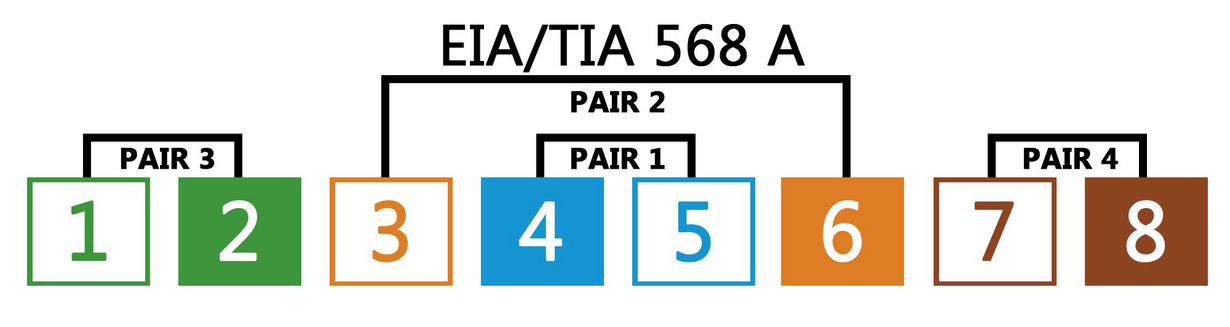

Norma EIA/TIA 568 upravuje priradenie medených káblov, pričom existujú štyri rôzne káblové páry. Podľa normy existujú rôzne priradenia RJ45, ale treba dbať na to, aby sa v sieti LAN používal len jeden z nich. Používanie rôznych štandardov pre sieťové zásuvky a patch panely nevyhnutne vedie k problémom. Na obrázku je zobrazené porovnanie dvoch priradení EIA/TIA 568A a EIA/TIA 568B.

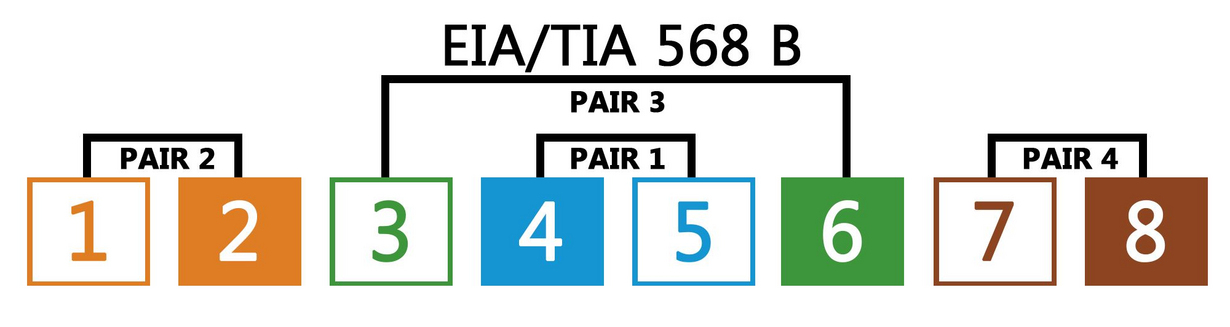

[Translate to Slovak:] RJ45 Belegung EIA/TIA 568B

Rozdiely v priradení RJ45

Hlavným rozdielom medzi štandardmi priradenia RJ45 je zámena párov zeleného a oranžového vodiča. Zatiaľ čo pri priradení RJ45 podľa normy EIA/TIA 568A je pár vodičov 2 biely/oranžový a pár vodičov 3 biely/zelený, pri priradení RJ45 podľa normy EIA/TIA 568B je to presne naopak.

RJ45 v eshope

Zásuvka RJ - Označenie

V nasledujúcej tabuľke sú uvedené rôzne zásuvky RJ, počet kontaktov, oblasti použitia a ďalšie označenie zásuvky RJ.

Zásuvka	Použitie	Kontakty	Označenie
RJ45	Patch panel, rozvodná skriňa, prepínač, PC, telefón (ISDN)	8	8P8C
RJ12	telefón, interkom	6	6P6C
RJ11 (RJ14)	telefón, interkom	4	6P4C
RJ10	telefónne slúchadlo	4	4P4C
