Schrack Technik s.r.o.

Naše skrine sa dajú použiť na širokú škálu aplikácií v rôznych oblastiach. Série WST a teraz aj WSA sú k dispozícii v mnohých rôznych veľkostiach a prevedeniach s vysokou odolnosťou IP a IK. Nástenné skrine ponúkajú maximálnu flexibilitu a spoľahlivosť pri montáži a inštalácii.  Sú ideálne na predchádzanie riziku poruchy elektronických zariadení a s tým súvisiacim výpadkom. Toto produktové portfólio s rozmermi (VxŠxH) od 200x200x150 mm do 1400x1000x400 mm a triedami krytia od IP54 do IP66 ponúka maximálnu flexibilitu a bezpečnosť, pokiaľ ide o štýl inštalácie a interiéru. Samozrejmosťou je široká ponuka príslušenstva, ako sú modulárne vstavby, rôzne veľkosti priechodiek, striešky, zámky,...



Hlavné výhody a vlastnosti produktu

  • Všestranná aplikácia
  • Jednoduchá, bezpečná a spoľahlivá inštalácia
  • Vysoký stupeň krytia IP
  • Rozsiahle množstvo veľkostí

Prehľad produktov v eshope

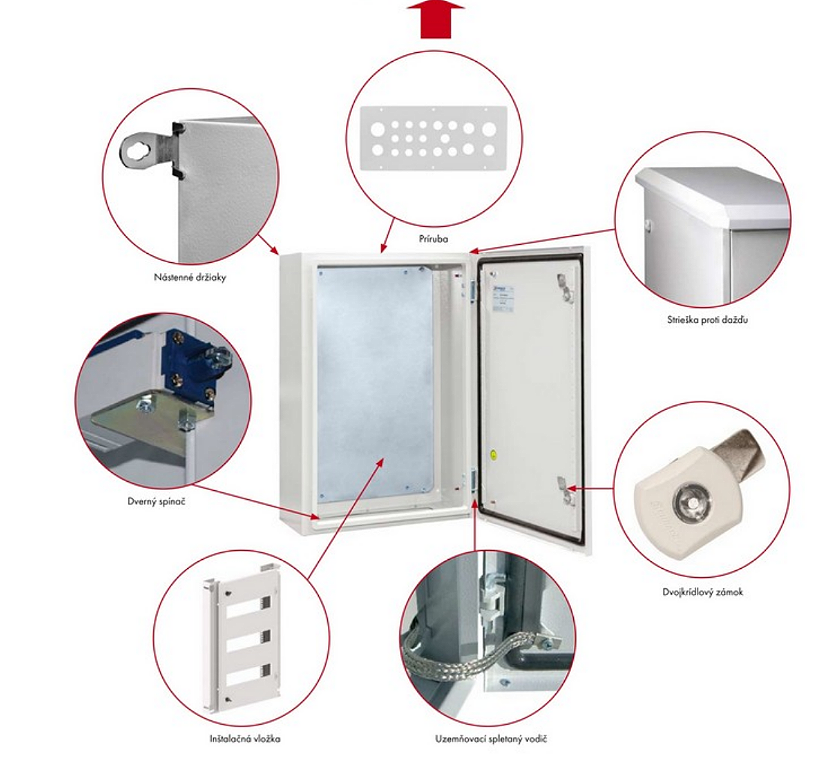

WST pohlad

Nástenné oceľoplechové skrine

  • Materiál skrine sa vyznačuje robustnou a odolnou konštrukciou korpusu, ktorá je vytvorená z jedného kusu oceľového plechu u všetkých veľkostí. Skriňa pozostáva z dvoch častí: korpusu a dvier.
  • Hrana skrine je dvakrát ohranená s drážkou pre stekanie vody po tesnení.
  • Vstup a výstup káblov je možný cez príruby na spodnej aj hornej časti skrine, pretože skriňu je možné otočiť o 180°. Na skrini sú 4 otvory s priemerom 8,5 mm v rohoch pre upevnenie na stenu a dva ďalšie otvory od výšky 1000 mm v strede po bokoch. Všetky časti sú ošetrené fosforečnanom železnatým, odmineralizované a striekané práškovou epoxidovo-polyesterovo farbou RAL7035.
  • Dvere sú vyrobené z oceľového plechu, vybavené dvojkrídlovým zámkom a závitmi M8 pre uzemnenie. Dvere sú po obvode vybavené polyuretánovým tesnením.
  • Jednokrídlové skrine od výšky 600 mm majú dva zámky. Od výšky 1200mm je použitý 3-bodový uzamykací mechanizmus s výklopnou kľukou.
  • Montážny panel je vyrobený galvanizovaného oceľového plechu s hrúbkou 2 mm a je ohranený.
  • Skriňa sa montuje na stenu pomocou skrutiek (s plastovými podložkami) priamo cez zadnú stenu skrine alebo s použitím držiakov na stenu (príslušenstvo WSTWB004/WSTWB006), v obidvoch prípadoch ostáva stupeň krytia zachovaný. Montáž skríň tesne vedľa seba je možná bez obmedzení.
  • Obsah dodávky je zložený z kompletnej skrine s 2 výstužami na dverách (od typu WST4030150), skrine s dvojkrídlovými dverami majú 2 výstuže na vnútornej strane obidvoch dvier, z prírub s tesneniami a skrutkami, z dvojkrídlového zámku 5 mm (podľa normy DIN), z montážneho panelu, a zo súpravy pre montáž. V skrini je niekoľko bodov pre pripojenie k uzmemňovacej sústave.

Kompletná sada pre viacradové profilové systémy

  • Na montáž modulárnych zariadení na lištu DIN.
  • Vzdialenosť medzi lištami DIN (od stredu k stredu) je:
  • 120 mm pre WSAIE6040P, WSAIE7050P, WSAIE8060P, WSAIE1080P a WSAIE1280P
  • 130 mm pre WSAIE5040P, WSAIE1060P a WSAIE1260P
  • 140 mm pre WSAIE4030P a WSAIE4040P
  • Využiteľná hĺbka medzi predným krytom inštalačnej vložky WSAIE a dverami skrine WST je 32,5 mm.
  • Materiál: 1,2 mm oceľový plech.
  • Farba: RAL7035 (svetlosivá).
  • Dodávka obsahuje:
  • Kompletná skrinka.
  • Kryt príruby s tesnením a skrutkami
  • Zámok s 5 mm Doppelbart
  • Jedna montážna doska vrátane montážneho materiálu
  • Uzemňovacie skrutky
  • Striešky proti dažďu pre montáž na skrine WSA
  • Montáž: V hornej časti skrinky sa musia vyvŕtať 4x otvory Ø 8,5 mm.
  • Materiál: 1,5mm ocelový plech
  • Farba: RAL7035 (svetlosivá)
  • Balenie: 1 kus s montážnym príslušenstvom

Produkty v eshope

Náš sortiment nástenných skríň WSA ponúka rôzne možnosti vedenia káblov. Vysoké krytie IP skrine je zachované vďaka kvalitnému prírubovému tesneniu.

Vlastnosti výrobku:

  • 1,5 mm príruby z oceľového plechu s práškovou povrchovou úpravou
  • Vstup káblov je možný cez prírubu v spodnej alebo hornej časti skrine v závislosti od otočenia o 180°
  • Príruba: je umiestnená čo najbližšie k zadnej časti skrine, aby bolo možné viesť káble bez toho, aby zaberali príliš veľa miesta v skrini
  • Súčasťou balenia je tesnenie, aby sa zachoval vysoký stupeň ochrany skrine

Produkty v eshope

  • Môže sa namontovať aj na vnútornú stranu dverí
  • K dispozícii v šírkach 400, 500, 600, 800, 1000 a 1200 mm.
  • Montáž: do rámu dverí
  • Materiál: 2 mm pozinkovaná oceľ
  • Balenie: 1 kus s montážnym príslušenstvom

Produkty v eshope

Ponúkame širokú škálu káblových priechodiek na zaistenie správneho prívodu a vývodu káblov pri zachovaní stupňa krytia skrine. Káblové priechodky v rôznych prevedeniach je možné použiť na prestup káblov aj rôznych typov inštalačných rúrok. Sú vhodné na vnútorné i vonkajšie použitie.

  • Ideálne na zavádzanie káblov
  • Zvlášť odolné voči UV žiareniu

Produkty v eshope

Samostatné profilové vložky na zostavenie skrine na mieru

Prvky na dokončenie montáže:

  • Nosný rám systému:

  • Hrúbka materiálu: 1,2 mm

  • Farba: RAL7035 (svetlosivá)

  • Dodávka obsahuje:: 2 vertikálne profily, 2 západky (horná/dolná), montážny materiál

  • Koľajnice pre horný klobúk:

  • Dostupné v hĺbkach 7,5 mm a 15 mm

  • Pre skrine so šírkou 300, 400, 500, 600 a 800 mm

  • Hrúbky materiálu:

  • 7,5 mm koľajnice: 5 mm: 1 mm

  • 15 mm koľajnice: 5,5 mm: 1,5 mm

  • Dodávka obsahuje: 1 lišta, montážny materiál

  • Atrapy predných dosiek a krycie dosky modulov:

  • Predné/krytové dosky pre skrine so šírkou 300, 400, 500, 600 a 800 mm

  • Hrúbka materiálu: 1,2 mm

  • Farba: RAL7035 (svetlosivá)

  • Dodávka obsahuje: - kryt na prednú stranu: 1 ks, 2 ks, 3 ks, 4 ks: 1 predný panel, montážny materiál
