Dizajnová séria VISIO 50 ponúka širokú škálu produktov a štýlový vzhľad.

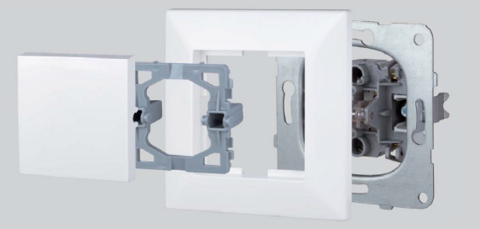

Držiak : stabilný a odolný
Držiak bol optimalizovaný tak, aby vahadlo spoľahlivo držalo na svojom mieste, ale zároveň sa dalo ľahko vymeniť, a aby bola zaručená jeho mimoriadna odolnosť pri každodennom používaní.
Použitie: odolnosť a nízka pevnosť
Odolný kovový nosný rám s hrúbkou 1 mm zabezpečuje prispôsobenie dizajnu počas inštalácie. Farebné označenie fázových vstupov navyše umožňuje rýchlu orientáciu.
Kolískový ovládač: jednoduchý, dvojitý alebo podsvietený
Vymeniteľné rámy, ako aj jednoduché, dvojité alebo osvetlené kolískové ovládače sú k dispozícii vo viacerých farbách.
Rámik: elegantný a nadčasový
Rámčeky VISIO 50 v nadčasovom dizajne v jedno-, dvoj-, troj-, štvor- a päťzásuvkovom vyhotovení možno použiť horizontálne alebo vertikálne. S dnešnými dekoratívnymi trendmi možno rámy vybrať v niekoľkých farebných variantoch, ktoré k sebe ladia.
Zásuvné svorky:
Skrutkové svorky:
Vložky, nástavce a profilové cylindrové zámky
Menovitý prúd: 10 A
Menovité napätie: 250 V AC
Profilová polovičná cylindrická vložka pre kľúčový spínač / kľúčový spínač:
Hotelové kartové systémy sa používajú na zabezpečenie vysokej úrovne bezpečnosti a úspory energie. Po vybratí hotelovej karty sa všetky elektrické spotrebiče, ktoré sú stále zapnuté, automaticky vypnú a obvod sa znovu aktivuje až po vložení karty. Na uľahčenie nájdenia v tmavých miestnostiach je spínač hotelovej karty vybavený LED podsvietením. Aby bolo možné pokojne opustiť miestnosť, spotrebiče sú naďalej napájané približne 25 sekúnd po vybratí karty. Spínací výstup spínača hotelových kariet musí byť pripojený k záťažiam prostredníctvom relé alebo stýkača.
Kolíska sa skladá z krytu a nosnej dosky a je k dispozícii v bielej, antracitovej a striebornej farbe.
Zásuvky s uzemňovacím kontaktom vo všetkých variantoch:
Farebné zásuvky sa používajú na miestach, ktoré sú obzvlášť dôležité z hľadiska bezpečnosti, napríklad v nemocniciach. Pre tento typ farebného označenia neexistuje všeobecne platná norma.
Typickým príkladom je:
ČERVENÁ: zásuvka IT s prepäťovou ochranou, kde je možné preklenúť krátkodobé poruchy (niekoľko sekúnd).
ORANŽOVÁ: Centrálne/dodatočné bezpečnostné napájanie sietí s neprerušiteľným zdrojom napájania (UPS) a prepäťovou ochranou na nepretržité napájanie kritických záťaží.
ZELENÁ: Bezpečnostné napájanie pre siete s neprerušiteľným zdrojom napájania (UPS) a prepäťovou ochranou na nepretržité napájanie kritických záťaží v núdzových situáciách (napr. osvetlenie operačných sál).
Tieto zásuvky sú k dispozícii so zvýšenou ochranou proti dotyku alebo bez nej a s uzemňovacím kolíkom alebo bez neho.
Tu rozlišujeme medzi zásuvkami SAT pre satelitné prenosové frekvencie do 2 200 MHz (DVB-S) a zásuvkami BK (širokopásmový kábel) pre prenosové frekvencie do 1 000 MHz (DVB-C (CATV), DVB-T).
V závislosti od použitej inštalačnej štruktúry (hviezda alebo rad) sa môžu použiť nasledujúce typy zásuviek:
SAT Abdeckungen im Online Shop
Koaxial Kabel DIGI-SAT im Online Shop
TOOLLESS LINE Cat.6A / Cat.6 v štrbinovom formáte B (SFB) alebo TOOLLESS LINE Cat.5e / Cat.6 / Cat.6A v štrbinovom formáte A (SFA)
Tieto zásuvky TOOLLESS LINE RJ45 sú moduly vo formáte Schrack B (SFB). Sú to zásuvky bez použitia náradia a možno ich zapojiť bez špeciálneho náradia. Výsledkom je vysoký komfort inštalácie a veľmi krátky čas inštalácie. Zásuvky majú potenciálny bod pripojenia (FastOn) a v prípade potreby sa dajú opäť otvoriť.
Zásuvky na dátové pripojenie RJ45 Cat5 / Cat6 tienené pre centrálne dosky SAE
Dátové zásuvky sú vhodné na inštaláciu do káblového kanála (EK), na zapustenú montáž (UP) alebo pomocou samostatného krytu na povrchovú montáž (AP). Odlomením horného a dolného upevňovacieho oka je možná aj inštalácia do podlahovej krabice (BT). Optimálne sa vyriešila aj konštrukčná otázka, keďže dátové zásuvky sú výmenou centrálnej dosky kompatibilné so všetkými štandardnými radmi vypínačov, ktoré majú centrálnu dosku UAE. Pozostávajú z pevného puzdra z liateho zinku. Farebné označenie je určené na káblové pripojenie v súlade s normami TIA 568A a 568B.
Univerzálny otočný stmievač s tlačidlom zapnutia/vypnutia pre odporové, indukčné alebo kapacitné záťaže. Pri prvom uvedení stmievača do prevádzky sa analyzuje pripojená záťaž a stmievač sa podľa toho kalibruje.
Technické údaje:
Univerzálny dotykový stmievač pre odporové, indukčné alebo kapacitné záťaže s modrým LED displejom zodpovedajúcim aktuálnej hodnote stmievania. Pri prvom uvedení stmievača do prevádzky sa analyzuje pripojená záťaž a stmievač sa podľa toho kalibruje.
Technické údaje
Otočný stmievač s vypínaním fázy 40-400W / VA, RC
s tlačidlom zapnutia/vypnutia pre odporové alebo kapacitné záťaže
Technické údaje:
Stmievače s riadiacou jednotkou a napájacími jednotkami na DIN lištu
Dotykový stmievač EHTDSRG2 s riadiacou jednotkou sa používa v spojení so záťažovým modulom EHTDLT1200 ako stmievač s ovládaním fáz na koncovej alebo prednej hrane. Prostredníctvom jedného riadiaceho modulu možno ovládať až 10 záťažových modulov bez ohľadu na nastavený prevádzkový režim (riadenie fázy vedúcej/slednej hrany). Záťažový modul EHTDLT1200 sa ovláda prostredníctvom riadiacich vstupov S+/S-, ktoré musia byť pripojené k príslušným riadiacim výstupom EHTDSTRG2. Krátky impulz (> 60 ms) na vstupe A2 spôsobí funkciu MEMORY ON (zapnutie) alebo OFF (vypnutie), dlhšie riadiace napätie (> 600 ms) zmení výkon dodávaný do záťaže. Riadenie výkonu prebieha v rampovej charakteristike, t. j. zvyšovanie alebo znižovanie až po max./min. hodnotu a naopak. hodnoty a naopak. Čas cyklu medzi hodnotami 0 % a 100 % je približne 3,5 sekundy.
Technické údaje:
Dotykový stmievač UNI 420VA sa môže používať ako fázový stmievač s koncovou alebo nábežnou hranou. Dotykový stmievač UNI 420 VA je vybavený funkciou mäkkého štartu na obmedzenie vysokých nábehových prúdov. Ponúka aj prepäťovú ochranu na strane spotrebiča, monitorovanie nadprúdu a skratu a automaticky resetovanú tepelnú ochranu proti preťaženiu.
Záťažové moduly otočných diaľkových stmievačov EHDREH500 a EHDREH1200 sú stmievače s manuálnym ovládaním koncovej alebo nábežnej fázy. Záťažové moduly sú vybavené tzv. funkciou mäkkého štartu na obmedzenie vysokých nábehových prúdov.
Technické údaje:
Univerzálny stmievač na DIN-lištu
Elektronický potenciometer na ovládanie stmievateľných elektronických predradníkov (ECG) s riadiacim vstupom 1-10 V DC.
Technické údaje:
Snímače prítomnosti fungujú na rovnakom princípe ako snímače pohybu. Registrujú tepelné žiarenie vo svojom okolí alebo v oblasti detekcie. Ak sa v oblasti detekcie zaregistruje tepelné žiarenie, ktoré je vyvolané napríklad blížiacou sa osobou, detektor prítomnosti ho premení na merateľný elektrický signál a zapne svetlo.
Rozdiel medzi snímačmi pohybu a prítomnosti spočíva v citlivosti snímačov. Detektory prítomnosti majú podstatne citlivejšie snímače ako detektory pohybu a zaznamenávajú aj tie najmenšie pohyby. Ďalším rozdielom medzi snímačmi pohybu a prítomnosti je meranie svetla. Snímač pohybu meria jas raz, keď zapne svetlo v dôsledku pohybu. Ak následne zaregistruje pohyb, napríklad v kancelárskej miestnosti ráno, svetlo zostane zapnuté, hoci denné svetlo by už bolo dostatočné a nastavená hodnota jasu je už dávno prekročená.
Obvod master/slave: Pri použití obvodu master/slave master spína pripojenú záťaž v závislosti od nastavenej hodnoty jasu. Podriadené detektory pripojené na vstup S sa pri detekcii prepínajú na master bez zohľadnenia jasu. Detektor master potom zapína záťaž len v závislosti od nastavenej hodnoty jasu. Hlavný detektor by sa preto mal prednostne inštalovať na mieste s najnižšou úrovňou osvetlenia, aby detekcia pohybu podriadeným detektorom spoľahlivo aktivovala aj záťaž. K jednému hlavnému detektoru je možné pripojiť až 5 podradených detektorov. Aktivácia tlačidlom rozširujúcej jednotky vedie k priamej aktivácii výstupu master na nastavený čas.

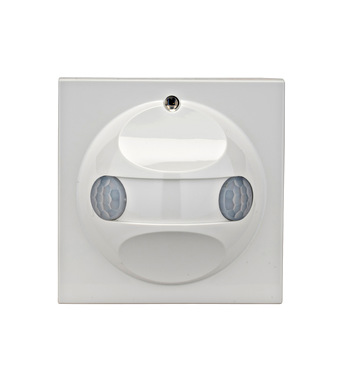

Snímač pohybu pod omietku 2-vodičový s integrovaným snímačom 180°
Snímač pohybu pod omietku 3-vodičový s integrovaným snímačom 180°
Trojvodičový snímač pohybu na zapustenie s integrovaným snímačom 180°
Digitálny izbový termostat pre vykurovanie
Digitálny izbový termostat s týždenným programom na manuálnu alebo časovo naprogramovanú reguláciu teploty v uzavretých a suchých miestnostiach
S vypínačom
Digitálny izbový termostat s týždenným programom na manuálnu alebo časovo naprogramovanú reguláciu teploty v uzavretých a suchých miestnostiach.
s vypínačom
s vypínačom pre elektrické podlahové vykurovacie systémy so snímačom NTC (2kΩ)
Žalúziový spínač/tlačidlo
Vybavené elektrickým blokovaním, takže súčasné ovládanie kolískových tlačidiel prepína len jeden výstup.
S týždenným programom na manuálne a časovo naprogramované spínanie žalúzie/žalúzie/roletky.
Na lokálne ovládanie motora žalúzie/roletovej rolety s koncovým spínačom. Vložka má dva elektricky blokované kontakty relé, ktoré spoľahlivo zabraňujú súčasnej aktivácii oboch výstupov relé.
Funkcie:
Ovládacie relé pre montáž pod omietku
Ovládacie relé žalúzií umožňuje vytvárať skupinové a centralizované systémy ovládania roliet a žalúzií. Každú žalúziu možno ovládať samostatne pomocou tlačidla žalúzie a prostredníctvom centrálneho vstupu možno realizovať aj prioritné ovládanie.
Dôležité: Môžu sa používať len žalúziové tlačidlá, a nie žalúziové spínače!
Technické údaje
Ovládanie žalúzií pre montáž na DIN
Mechanický časovač
Na kompletizáciu možno použiť 1-násobný (EV105021--) alebo 2-násobný (EV105022--) rám VISIO 50.
Digitálny časovač
Neutrálny vodič: potrebný (3-vodičový systém)
Modul časovača (EV57550319): Na programované a časovo závislé spínanie záťaží, ako je osvetlenie alebo motory žalúzií/žaluzií.
Digitálny časový spínač pre montáž na DIN
Rádio s reproduktorom zápustné
Rádio Touch stereo rádio na zapustenie na príjem FM staníc, dvojdielna konštrukcia pozostávajúca z rádia a modulu s reproduktorom, každý na inštaláciu do krabice spotrebiča podľa DIN 49073, inštalácia vo vertikálnej alebo horizontálnej kombinácii alebo samostatne (poskytnite kábel na pripojenie reproduktora), pripojenie pre druhý reproduktor na module rádia, dotykové ovládanie prostredníctvom grafického displeja s kapacitnými senzorovými plochami, 8 predvolieb staníc, funkcia alarmu.
Bluetooth audio prijímač s reproduktorom
Tento pod omietku montovaný Bluetooth prijímač so stereo zosilňovačom a 230V napájacou jednotkou je vybavený stredovou doskou s rozmermi 55x55 mm. V aktuálnej verzii prijímača Bluetooth sa ďalej zlepšilo jednoduché používanie. Zariadenie môžete zapnúť stlačením jediného tlačidla a je pripravené na párovanie. Po úspešnom pripojení k mobilnému zariadeniu sa nepretržite rozsvieti modrá LED dióda. Hudbu streamovanú zo spárovaného zariadenia potom môžete prehrávať cez reproduktor umiestnený v zásuvke, ktorý je súčasťou súpravy.
Skrinka na pripojenie stereofónneho reproduktora
Zadná strana so skrutkovým pripojením, prierez vodičov max. 10 mm². Na kompletizáciu použite stredovú dosku EV1x4007--.
Zvukové zásuvky Cinch
Zásuvka RCA so zadným skrutkovým pripojením. Vložky vrátane krytu v bielej, antracitovej a striebornej farbe.
Telefónna zásuvka TDO
Pripojovacia zásuvka TDO je určená na zástrčkové pripojenie analógových telefónnych prístrojov alebo ďalších zariadení vybavených rakúskymi štandardnými zástrčkami. Skrutkové prípojky 3x10
Pripojenie USB
Vložka HDMI
VGA konektor, vložka
PROTECTOR K 9V BLOCK- batéria
Fotoelektrický snímač dymu na batériovú prevádzku s integrovaným ovládačom relé pre spínacie relé PROTECTOR K.
Snímač dymu ponúka bezpečnosť vďaka automatickému autotestu s indikáciou poruchy. Dodatočnú bezpečnosť zaručuje originálny elektronický test dymovej komory stlačením tlačidla.
PROTECTOR K 10 rokov batéria
Fotoelektrický snímač dymu s integrovanou 10-ročnou batériou. Spúšťacie správanie je riadené procesorom a závisí od vystavenia prachu v dymovej komore. Vypnutie sa uskutočňuje stlačením tlačidla, dočasne pre alarmy a poruchy.
Nároky na údržbu sú veľmi nízke a nie je potrebná výmena batérie.
PROTECTOR K 9V RF SADA
Sada bezdrôtového dymového hlásiča sa skladá z bezdrôtového vysielača PROTECTOR KRF TCV 2G a lítiového dymového hlásiča PROTECTOR K 9V.
Do siete možno zapojiť 30 hlásičov v 8 skupinách.
Poplachový signál je v rámci rádiovej skupiny prenášaný vysielačmi v dosahu pôvodcu.
Zaklapávací fiktívny kryt vrátane kovovej nosnej dosky
Stredová doska pre ovládacie a signalizačné zariadenia ø22,5 mm
Používa sa na umiestnenie ovládacích a signalizačných zariadení (napr. kontroliek, prepínačov atď.) s inštalačným priemerom 22,5 mm.
Na kompletizáciu sa musí použiť rám VISIO 50 1-zásuvkový (EV105021--) alebo 2-zásuvkový (EV105022--).
Káblový vývod s krytom
Zaklapávací kryt s 9 mm otvorom pre káblový vývod vrátane odľahčenia ťahu
Svetelný signál E 10
Súčasťou dodávky je stredová doska, červený kryt a svetelná signalizácia (2 W). Pre krabice na zapustenú montáž so skrutkovým upevnením.
Na kompletizáciu je potrebné použiť rám VISIO 50 1-zásuvkový (EV105021--) alebo 2-zásuvkový (EV105022--).
Pripojovacie krabice pre sporáky a spotrebiče
EL999991--: na zapustenú a povrchovú montáž, svorky: 5x2,5 mm²
EL999992--: pre montáž pod omietku, ploché vyhotovenie s 11 mm, kryt s poistkou proti zaklapnutiu, svorky: 5x2,5 mm²
EL999993--: na zapustenú a povrchovú montáž, možnosť vycvaknutia držiaka, kryt so západkou, svorky: 5x2,5 až 6 mm² (externé odľahčenie ťahu pri prierezoch vodičov väčších ako 5x2,5 mm²)
Zvonček na povrchovú montáž 230 V AC
Zvonček na montáž podľa DIN
Bzučiak pre montáž na DIN
Schodiskový automat TIMON
Elektronický časový spínač schodiskového osvetlenia s funkciou oneskoreného spínania (v súlade s normou EN 60669-2-3). Ovládací vstup umožňuje pripojenie tlačidiel s celkovým prúdom žiarovky do 100 mA a môže sa používať v 3- alebo 4-vodičových obvodoch. Po čase zapnutia približne 5 sekúnd možno zariadenie vypnúť dlhým stlačením tlačidla (> 2 s) (funkcia úspory energie).
Technické údaje:
Schodiskový automat VOWA
Elektronický časový spínač schodiskového osvetlenia s predbežným upozornením na vypnutie. Ovládací vstup umožňuje pripojenie tlačidiel s celkovým prúdom žiarovky do 100 mA a môže sa použiť v 3- alebo 4-vodičových obvodoch. Zariadenie sa môže zapínať pripojenými tlačidlami a vypínať dlhým stlačením (funkcia úspory energie).
Technické údaje:
Automatický schodiskový spínač série BZ
Mechanické impulzné spínače, séria LQ6
Mechanické impulzné spínače od spoločnosti Schrack Technik umožňujú pohodlné spínanie z viacerých polôh. Impulzné spínače sú k dispozícii s menovitým napätím cievky od 8 V AC do 230 V AC a od 12 V DC a 24 V DC. Okrem toho rôzne prevedenia kontaktov (normálne otvorený, normálne uzavretý, prepínací kontakt) ponúkajú všetky možné riešenia pre vašu aplikáciu.
Kompenzácia: Pri použití tlačidiel s orientačným svetlom odporúčame kombinovať ich s našimi kondenzátorovými modulmi.
Mechanické impulzné spínače s LED, séria LQ6
Mechanické impulzné spínače s LED majú dodatočný LED displej zobrazujúci aktuálnu polohu cievky. Ak je cievka pod napätím, LED dióda sa rozsvieti. Mechanické diaľkové spínače s funkciou LED sú k dispozícii pre rôzne ovládacie napätia a majú 2 rozpínacie kontakty.
Elektronický diaľkový spínač série STELLA
Elektronický diaľkový spínač s funkciou úspory energie, ktorý možno zapnúť alebo vypnúť stlačením tlačidla. Ak sa svetlo nevypne v nastavenom čase, automaticky sa vypne pomocou funkcie úspory energie. Ovládací vstup umožňuje pripojenie tlačidiel s celkovým prúdom žiarovky do 100 mA a môže sa použiť v 3- alebo 4-vodičovom obvode.
Technické údaje:
Diaľkový spínač pre inštaláciu do krabice
Impulzné spínače prúdu pre krabice na zapustenú montáž sú určené na použitie v krabiciach na zapustenú montáž. K dispozícii sú verzie s rôznymi variantmi kontaktov a rôznymi napätiami.
Sériové inštalačné relé pre LED, séria ALEXA
