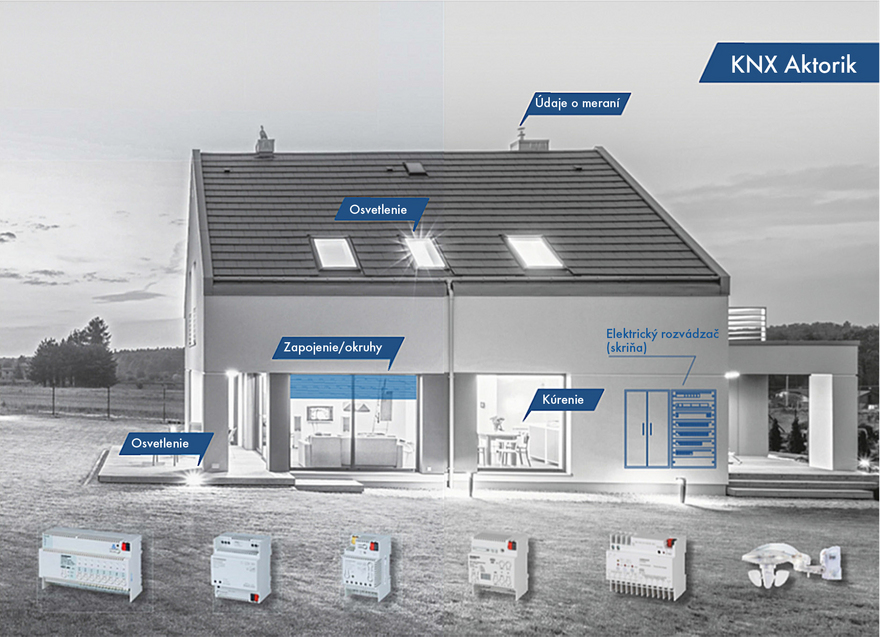

KNX Aktorik

• Jeden reléový kontakt na výstup
• Zdroj prúdu elektroniky cez integrovaný napájací zdroj pre AC 230 V
• Tlačidlo na prepínanie  medzi zbernicovým a priamym režimom (distribúciou)
• Žltá kontrolka LED na indikáciu aktivovaného priameho prevádzkového režimu
• Vždy jedna červená kontrolka LED pre (každý) výstup na indikáciu stavu zopnutia
• Na (každý) výstup je k dispozícii tlačidlo pre spínanie výstupu cez funkciu UM v priamom prevádzkovom režime
• Na (každý) výstup je voliteľný prevádzkový režim (normálna prevádzka, prevádzka s časovačom)
• Nastaviteľné zapnutie a vypnutie s oneskorením
• Integrovaná zbernicová spojka, pripojenie zbernice cez zbernicový terminál (svorku) alebo kontaktný systém na dátovú lištu, iba polovičné zaťaženie štandardnej zbernice
• Modulárne zariadenie pre namontovanie na montážnu lištu TH35 DIN EN 60715
• Šírka (1 HP = 18 mm)

Spínacie akčné členy (aktory)

• Menovité kontaktné (dimenzované) prevádzkové napätie AC 230 V
• 2 binárne vstupy pre bezpotenciálové kontakty, určenie spínacieho stavu pomocou napätia generovaného v zariadeniach
• Približne 20 cm dlhý prívodný kábel pre pripojenie na výstup, vstupy a zbernicu
• Výstup môže byť parametrizovaný ako normálny spojovací alebo rozpojovací kontakt / okruh
• Zdroj prúdu cez napätie zbernice
• Integrovaná zbernicová spojka, pripojenie zbernice cez pribalenú zbernicovú svorku
• Inštalácia do nástenných alebo stropných boxov pod omietku Ø 60mm
• Rozmery (Ø x H) 53 x 28 mm

Modulárny dizajn Schrack vzťahujúci sa na spínacie akčné členy zaručuje flexibilný dizajn pre každú aplikáciu. K 6-pólovému rozhraniu hlavného modulu je možné pomocou premosťovacieho konektora pripojiť až štyri rozšírenia spínacích členov. Týmto spôsobom môžete v prípade potreby rozšíriť z 3-násobného na 6-, 9-, 12- alebo 15-násobný spínací aktor a flexibilne ho prispôsobiť počtu a veľkosti spínaných záťaží. Rozmanitosť funkcií aplikačného softvéru pokrýva široké spektrum: siaha od viacstupňového ovládania ventilácie, prevádzkových hodín a počítadiel spínacích cyklov až po ovládanie scény a tepelného pohonu až po detekciu záťaže a monitorovanie záťažového prúdu na kanál.

 Rozsiahly aplikačný program zahŕňa jednak výstupy hlavného modulu, ako aj výstupy všetkých pripojených rozšírení. Toto obsahuje:

• Detekciu a monitorovanie záťažového prúdu na (každom) výstupe z hľadiska výpadku a prekročenia záťaže
• Paralelné spínanie všetkých troch výstupov
• Konverzia rýchlosti špecifikovanej ako percentuálna hodnota na 1 až 3-stupňové spínacie príkazy (ovládanie rýchlosti ventilátora)
• Implementácia polohy ventilu špecifikovanej ako percentuálna hodnota v príkaze spínania modulovaného šírkou impulzu (regulácia tepelného pohonu)
• Počítanie spínacích cyklov a prevádzkových hodín s monitorovaním limitných hodnôt na (každý) výstup
• Integrované 8-bitové ovládanie scény, kde každý výstup má môžnosť integrovania až do ôsmich scén

 Spínacie akčné členy pre montáž na DIN lištu sa používajú vo funkčných aj obytných budovách pre nižšie uvedené aplikácie:

• Prepínanie záťaží až 20 AX na kanál
• 3-fázové spínanie pohonov/záťaží
• Riadenie 1 až 3-stupňových systémov prívodu/odvodu vzduchu
• Detekcia záťažového prúdu
• Detekcia významného zlyhania zdroja
• Preventívna detekcia porúch prostredníctvom nepretržitého monitorovania napájania
• Evidencia prevádzkových hodín a spínacích cyklov
• Vykazovanie údržbárskych alebo opravárenských prác
• Detekcia otvoreného okruhu

• Menovité dotykové napätie AC 230 V
• Rozhrania na pripojenie rozšírenia spínacieho aktora a softvéru na ovládanie až 4 predĺžení spínacích akčných členov v ľubovoľnej kombinácii
• Možnosť 3-fázového spínania (3 výstupy súčasne).
• Priama prevádzka (miestne operácie)
• Regulácia otáčok ventilátora 1...3 úrovne
• Integrované 8-bitové ovládanie scény
• Na kanál: Stav odoslania, počítadlo prevádzkových hodín s monitorovaním hraničných hodnôt, počítanie spínacích cyklov s monitorovaním hraničných hodnôt, detekcia záťažového prúdu, monitorovanie záťažového prúdu
• Zdroj prúdu vlastnej elektroniky ako aj elektroniky pripojených spínacích akčných členov (1 TE = 18 mm) 3 TE

•
• 8 Vstupov pre prúd DC alebo AC v rozsahu AC7DC 12...230 V
• 8 Výstupov pre reléové kontakty
• Menovité kontaktné prevádzkové napätie AC 230 V
• Menovitý prevádzkový prúd kontaktu 16A, cos phi= 1
• Zdroj prúdu elektroniky cez integrovaný zdroj na AC 230 V
• Zariadenie funguje aj bez pripojenia na zbernicu a pri výpadku napätia na zbernici je komunikácia na zbernici prerušená alebo ešte nebola uvedená do prevádzky
• Tlačidlo na (každý) výstup na spínanie výstupu v priamej prevádzke cez funkciu UM krátkym stlačením a na prípravu pracovného režimu výstupu s aretačným relé a časovým relé dlhým stlačením
• Viditeľná je 1 červená LED (každá).
• Červená LED na vstup indikuje príslušný stav signálu
• Funkcia nastaviteľná na vstupný pár:
  • 2-tlačidlo stmievanie so stop telegramom alebo s cyklickým odosielaním
  • 2-tlačidlo ovládanie protislnečnej ochrany
• Voliteľné logické spojenie (AND/OR) vstupu s iným komunikačným objektom a nastaviteľná počiatočná hodnota spojenia pri návrate prúdu zbernice
• Integrované 8-bitové ovládanie scény a integrácia každého výstupu až do 8 scén
• Integrovaná zbernicová spojka len s polovičným štandardným zaťažením zbernice, pripojenie zbernice cez zbernicový terminál alebo kontaktný systém na dátovú lištu
• Modulárne zariadenie predmontované podľa normy DIN EN 60715 na montážnu lištu TH35
• Rozmer (na šírku) (1 TE = 18 mm) 8 TE
•

• Reléový kontakt ako spínací prvok
• Prevádzkový režim elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, pripojenie zbernice cez zbernicovú svorku
• Trieda ochrany: IP20 pri inštalácii
• Menovité dotykové napätie AC 230 V
• Menovitá frekvencia kontaktu: 50/60 Hz
• Menovitý kontaktný prúd 16 AX / 20 A
• Bezskrutkové svorky na pripojenie a úpravu (prebrúsenie) neupravených vodičov, jednožilové, jemné lankové a viacžilové 0,5...2,5 mm²
• Pre montáž do krabice automatizačného modulu KX1184AB01 alebo krabice automatizácie miestnosti KX6413AB01
• Rozmery (šírka x výška x hĺbka) 86,5 x 47,8 x 36,2 mm

• Menovité dotykové napätie AC 230 V
• 2 bezpotenciálové reléové kontakty
• Menovitý kontaktný prúd 10 A
• Bezskrutkové svorky na pripojenie a úpravu (prebrúsenie) neupravených vodičov, jednožilové, jemné lankové a viacžilové. Priemer 0,5...2,5 mm²
• Prevádzka elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, pripojenie zbernice cez zbernicovú svorku
• Na inštaláciu do prístrojových krabíc pod omietku s priemerom 60 mm a hĺbkou 60 mm
• Časové funkcie: oneskorenie vypnutia, oneskorenie zapnutia, činnosť časovača

• Vstup max. 100 m dĺžka netieneného, ​​skrúteného kábla
• LED pre zobrazenie stavu každého vstupu
• Vstupné funkcie: Obmedzenie rýchlosti telegramu, konfigurovateľný čas odrazu, blokovanie vstupov pomocou blokovacieho objektu, dĺžka nastaviteľná dlhým stlačením klávesu, nastaviteľný typ kontaktu (rozpojovací / spojovací)
• Krátke/dlhé stlačenie tlačidla je možné vyhodnotiť
• Počítanie impulzov so sledovaním/bez sledovania limitov (8/16/32 bit)
• Elektronika je integrovaná a má pripojovacie napätie AC 230 V
• Integrovaná zbernicová spojka, pripojenie zbernice cez kontaktný systém na dátovú lištu alebo cez zbernicový terminál
• Rozmer (na šírku) (1 TE = 18 mm) 6 TE

• 2 bezpotenciálové reléové kontakty
• Menovitá kontaktná frekvencia: 50/60 Hz
• Menovitý kontaktný prúd podľa DIN EN 60669-1: 10 A (Ohmická záťaž)
• Prevádzkový režim elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku
• Krytie: IP20 v zabudovanom stave
• Menovité kontaktné napätie AC 230 V
• Svorky bez skrutiek na pripojenie a úpravu (prebrúsenie) neopracovaných vodičov s jedným drôtom, jednožilové alebo viac drôtové, 0,5...2,5 mm²
• Vrátane modulu na pripojenie zbernice
• Pre montáž do automatizačného modulového boxu KX1184AB01 alebo priestorového (izbového) autom. boxu KX6413AB01
• Rozmery (šírka x výška x hĺbka) 50,2 x 48,8 x 35,5 mm

• 3 bezpotenciálové reléové kontakty
• Jeden reléový kontakt na výstup ako spínací prvok
• Menovitý kontaktný prúd podľa normy DIN EN 60669-1: 6A (Ohmická záťaž)
• Prevádzkový režim elektroniky cez zbernicové napätie
• Integrované zbernicové prípojky, zbernicový prípoj  cez zbernicovú svorku
• Krytie: IP20 v zabudovanom stave
• Menovité  / dimenzované prevádzkové kontaktné napätie AC 230 V
• Menovitá kontaktná frekvencia: 50/60 Hz
• Svorky bez skrutiek na pripojenie a úpravu (prebrúsenie) neopracovaných vodičov s jedným drôtom, jednožilové alebo viac drôtové, 0,5...2,5 mm²
• Pre montáž do automatizačného modulového boxu KX1184AB01 alebo priestorového (izbového) autom. boxu KX6413AB01
• Rozmery (šírka x výška x hĺbka) 86,5 x 47,8 x 36,2 mm

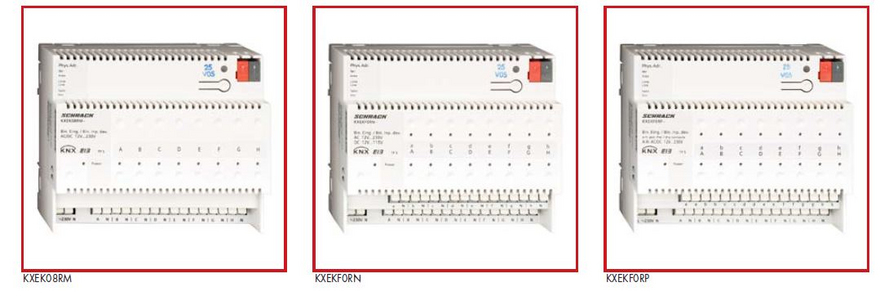

Binárne vstupy Schrack Technik KNX sú sériovo montované zariadenia so vstupmi pred bezpotenciálovými kontaktmi a vstupmi pre striedavé alebo jednosmerné napätie v rozsahu 12...230 V. Umožňujú detekciu spínacích stavov (kontakt rozopnutý alebo zopnutý) a detekciu zmien spínacieho stavu (kontakt bol otvorený alebo zatvorený) prostredníctvom napäťových impulzov generovaných v zariadení.

Aplikácia binárnych vstupov KNX

• Zaznamenávanie spínania alebo stavov systému (či je systém zapnutý alebo vypnutý, či je prekročená hraničná hodnota, či je signalizovaná porucha alebo alarm)
• Detekcia zmeny stavu pri zapínaní alebo vypínaní (či bol stlačený vypínač alebo tlačidlo, či bolo stlačené len krátko alebo dlhšie)
• Pre každý vstup červená LED indikuje, či je pripojený kontakt rozpojený (LED nesvieti) alebo spojený (LED svieti).
• V tomto prípade ide o Integrovaný napájací zdroj AC 230 V na napájanie elektroniky. Tento napájací zdroj umožňuje generovanie napäťových impulzov pre dopytovanie kontaktov a zobrazovanie stavov signálov na vstupoch aj v prípade, že na zbernici nie je žiadne napätie.

• Ovláda stmievateľné lampy vrátane LED
• Výstupný výkon až 2 x 300 VA alebo 1 x 500 VA
• Nevyžaduje sa žiadne minimálne zaťaženie
• Fázová prevádzka s nábehovým alebo výbehovým režimom
• Automatická detekcia pre prípady indukčných záťaží
• Ochrana proti skratu, preťaženiu, prehriatiu s LED displejom
• Počítanie prevádzkových hodín s limitným sledovaním ich počtu
• Počítanie spínacích cyklov so sledovaním limitov spínacích cyklov
• Integrované 8-bitové ovládanie scény a Integrácia každého výstupu až do 8 scén
• Rozmer (na šírku) (1 TE = 18 mm) 4 TE

• Jeden výstup pre spínanie a stmievanie odporovej (R), indukčnej (L) alebo kapacitnej (C) záťaže

              •    Polovodičový výstup pre spínanie a stmievanie svietidiel

              •    Menovité prevádzkové napätie AC 230 V, 50/60 Hz

• Príkon 50...210 VA
• Nastaviteľné správanie pri zapnutí a stmievaní
• Soft-On a Soft-Off
• Stmievanie alebo aktivovanie hodnôt stmievania
• 2 Binárne vstupy pre bezpotenciálové kontakty
• Nastaviteľný režim činnosti vstupov: ako rozširujúce vstupy pôsobia len priamo na spínací výstup príp. samostatne ako všeobecné binárne vstupy pôsobiace na zbernicu
• Voľné priradenie funkcií spínanie, stmievanie, žalúzie, odosielanie hodnoty a ovládania scény na 2 vstupy
• Približne 20 cm dlhé prepojovacie káble pred vonkajšími vodičmi, výstupmi, vstupmi na zbernici
• Prevádzkový režim elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, pripojenie zbernice cez priložené svorky
• Inštalácia do steny pod omietku resp. stropná krabica s Ø 60 mm
• Rozmery (Ø x H) 53 x 28 mm

• Výstup na spínanie stmievania odporovej (R), indukčnej (L) alebo kapacitnej (C) záťaže
• Automatické prispôsobenie rôznym rýchlostiam v závislosti od typu záťaže
• Menovité prevádzkové napätie AC 230 V
• Frekvenčná frekvencia: 50...60 Hz
• Teplota pri +35°C: 10...250 VA
• Elektronická ochrana výstupu pred prehriatím, skratom a preťažením
• Svorky bez skrutiek na pripojenie a úpravu (prebrúsenie) neopracovaných vodičov s jedným drôtom, jemné 1-drôtové alebo viac drôtové, 0,5...2,5 mm² priemer
• Prevádzkový režim elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku
• Na inštaláciu do prístrojových krabíc pod omietku s priemerom 60 mm a hĺbkou 60 mm

• Jeden výstup na modul pre spínanie a stmievanie ohmickej (R), indukčnej (L) alebo kapacitnej (C) záťaže
• Rozhranie na pripojenie hlavného modulu až s piatimi rozširujúcimi modulmi
• Automatické nastavenie na fázovú kontrolu alebo kontrolu segmentu
• Zdroj prúdu elektroniky cez integrovaný napájací zdroj, prípojný js. prúd AC 230 V
• Integrované 8-bitové ovládanie scény a Integrácia každého výstupu až do 8 scén
• Integrované zbernicové prípojky, prípoj  zbernice cez zbernicovú svorku
• Elektronická ochrana výstupov proti preťaženiu, skratu a prehriatiu
• 2 rozširujúce vstupy pre AC 230 V (s nulovým vodičom ako referenčným potenciálom) na spínanie a stmievanie výstupu a voliteľný prenos príkazov spínania a stmievania cez zbernicu
• Maximálna dĺžka prepojovacích káblov k vedľajším vstupom 100 m
• Určenie spínacieho stavu prostredníctvom prúdu generovaného v zariadení
• Rozmer (na šírku) (1 TE = 18 mm) 3 TE

• Výstup pre spínanie a stmievanie ohmických, indukčných alebo kapacitných záťaží
• Automatické prispôsobenie na fázovú reguláciu - alebo fázovú reguláciu v závislosti od typu pripojenej záťaže
• Menovitá frekvencia: 50/60 Hz
• Elektronická ochrana výstupu proti preťaženiu, skratu a prehriatiu
• Prevádzkový režim elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku
• Krytie IP20 v zabudovanom stave
• Menovitý (dimenzovaný) prevádzkový prúd AC 230 V
• Menovitý (dimenzovaný) výkon+35°C teplota okolia: 10...250 VA
• Svorky bez skrutiek na pripojenie a úpravu (prebrúsenie) neopracovaných vodičov s jedným drôtom, jemné drôtové alebo viac drôtové, 0,5...2,5 mm²
• Vrátane modulu na pripojenie zbernice
• Pre montáž do automatizačného modulového menovitého boxu KX1184AB01 alebo priestorového autom. boxu KX6413AB01
• Rozmery (šírka x výška x hĺbka) 50,2 x 48,8 x 35,5 mm

• Komunikácia cez KNX s digitálnymi elektronickými predradenými zariadeniami a majú rozhranie DALI
• Dva výstupy DALI podľa smernice IEC 60929, ku ktorým je možné pripojiť až 64 DALI ECG a až 10 senzorov DALI, každý cez zbernice DALI pre napájanie
• Integrovaný napájací zdroj so vstupným napätím AC 110...240 V, 50/60 Hz alebo DC 120...240 V pre elektroniku brány a výstupy DALI
• LC displej zobrazuje prevádzkové stavy a chybové hlásenia
• Tlačidlo na prepínanie  medzi zbernicovým a priamym prevádzkovým režimom
• Rozdelenie max.
• Správa a zobrazenie chyby EVG pre každú skupinu osvetlenia a pre každého účastníka DALI
• Možnosť výmeny chybných DALI EVG bez softvéru (ETS).
• Integrované ovládanie až pre 32 scén
• 16 integrovaných 2-bodových ovládačov na ovládanie jasu
• Rozmer (na šírku) (1 TE = 18 mm) 4 TE

• Pre komunikáciu cez KNX s digitálnymi elektronickými predradníkmi (EVG) s rozhraním DALI
• Výstupy DALI podľa smernice IEC 62386, každý až 64 EVG DALI a najmenej 10 senzorov DALI je možné pripojiť cez kábel zbernice DALI
• integrovaný zdroj so vstupným napätím AC 110-240 V, 50-60 Hz alebo DC 120-240 V pre elektroniku brány a výstupy DALI
• LED displej, ktorý zobrazuje prevádzkové stavy a chybové hlásenia
• 1 tlačidlo na prepínanie  medzi zbernicovým a priamym prevádzkovým režimom
• Rozdelenie maximálne 64 DALI EVG na kanál do maximálne 16 skupín DALI na jeden kanál, ktoré je možné ovládať individuálne v skupinách (spínanie, stmievanie, nastavenie hodnôt stmievania) a hlásenie stavu poruchy
• Správa a zobrazenie chyby EVG pre každú skupinu osvetlenia a pre každého účastníka DALI
• Integrované ovládanie scény až pre 16 scén na kanál
• 16 integrovaných 2-bodových ovládačov na ovládanie jasu
• 16 integrovaných ovládačov konštantného osvetlenia pre jeden hlavný rad svetiel a až štyri ďalšie rady svetiel
• Možnosť výmeny chybných DALI EVG bez softvéru (ETS).
• Priradenie EVG DALI k jednotlivým skupinám s možnosťou testovania EVG, skupín, scén a efektov pomocou ETS pri uvádzaní brány do prevádzky
• Rozmer (na šírku) (1 TE = 18 mm) 4 TE

• Binárne vstupné zariadenie
• 4 vstupy pre pripojenie inštalačných tlačidiel
• Akcie podporované na jeden vstup:
  • krátke stlačenie tlačidla
  • dlhé stlačenie tlačidla
• Integrované DALI pripojenie pre komunikáciu s centrálnym DALI ovládačom / bránou
• Zdroj prúdu cez linku DALI so zaťažením zbernice DALI 6 mA
• Na inštaláciu do nástennej alebo stropnej krabice pod omietku s priemerom 60 mm a hĺbkou 60 mm
• Zásuvné svorky na pripojenie vedenia DALI
• Sada káblov na pripojenie tlačidiel
• Rozmery (šírka x výška x hĺbka) 43 x 43 x 11 mm

• Na spínanie stmievania ôsmich nezávislých skupín (kanálov) žiariviek so stmievateľnými elektronickými predradníkmi
• 8 výstupov riadiaceho napätia DC 1...10 V
• 8 spínacích výstupov (reléové kontakty) pre AC 230 V, 50/60 Hz, 16 A (Ohmická záťaž)
• Na spínací výstup s mechanickým ukazovateľom spínacej polohy, ktorý je možné použiť aj na priame manuálne ovládanie spínacieho výstupu
• Nastavte hodnotu stmievania na kanál ovládača pomocou príkazových objektov na zapnutie/vypnutie, jasnejšie/tmavšie stmievanie a
• 1-bitový a 8-bitový stavový objekt (stav prepínania alebo hodnota stmievania)
• Integrované 8-bitové ovládanie scény a Integrácia každého kanálu až do 8 scén
• Napájanie elektroniky servopohonu prúdom zbernice
• Integrované zbernicové prípojky, zbernicový prípoj cez zbernicovú svorku a kontaktný systém na dátovú lištu
• Modulárne zariadenie vopred namontované na nosnej lište
• EN 60715-TH35-7.5
• Rozmer (na šírku) (1 TE = 18 mm) 8 TE

• Menovitý kontaktný prúd 6 A pre priamy prevádzkový režim (miestna prevádzka)
• Relé navzájom elektricky blokované (prepínanie smeru)
• Každý kanál pre ovládanie protislnečnej ochrany, pohonu dverí alebo okien so striedavým motorom na AC 230 V a elektromechanickými koncovými spínačmi
• Automatický prevádzkový režim so sledovaním slnka
• Manuálna operácia
• Integrované ovládanie 1/B bitovej scény, 8 scén na integrovaný kanál
• Vhodné na integráciu do ovládania sledovania pohybu slnka (pre KXJK08RD)
• Zdroj prúdu elektroniky cez integrovaný napájací zdroj, prípojné napätie / prúd AC 230 V
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku alebo kontaktný systém na dátovú lištu
• Modulárne zariadenie vopred namontované na nosnej lište  TH35 DIN EN 60715
• Ovládanie lamiel (otvorených/zatvorených) pomocou informácií o polohe (8-bitová hodnota)

• Menovitý kontaktný prúd 6 A
• Priamy prevádzkový režim (miestna služba)
• Relé navzájom elektricky blokované (prepínanie smeru)
• 4 kanály
• Každý kanál pre ovládanie protislnečnej ochrany, pohonu dverí alebo okien so striedavým motorom na AC 230 V a elektromechanickými koncovými spínačmi
• Menovité dotykové napätie AC 230 V / 50 Hz
• Integrované 1-bitové ovládanie scény, 2 integrované scény na kanál
• Zdroj prúdu elektroniky cez integrovaný napájací zdroj, prípojné napätie AC 230 V

• 4 kanály
• Každý kanál pre ovládanie protislnečnej ochrany, pohonu dverí alebo okien pre DC 24 V a s elektromechanickými koncovými spínačmi
• LED pre zobrazenie stavu na (každom) výstupe
• Priamy prevádzkový režim (miestna služba)
• Relé navzájom elektricky blokované (prepínanie smeru)
• Automatický prevádzkový režim so sledovaním slnka
• Manuálna alebo štandardná prevádzka
• Integrované 1-bitové/8-bitové ovládanie scény, 8 scén, ktoré je možné integrovať na jeden kanál
• Zdroj prúdu elektroniky cez integrovaný napájací zdroj, prípojné napätie AC 230 V
• Integrované zbernicové prípojky, zbernicový prípoj  cez zbernicovú svorku
• Rozmer (na šírku) (1 TE = 18 mm) 6 TE

• 1 x AC 230 V, 6 A, 2 x binárny vstup
• 1 Kanál
• Na ovládanie protislnečnej ochrany, pohonu dverí alebo okien so striedavým motorom na AC 230 V a elektromechanickými koncovými spínačmi
• Relé navzájom elektricky blokované (prepínanie smeru)
• Maximálna dĺžka netieneného kábla 5 m
• Pre 2 signalizačné vstupy (bezpotenciálový kontakt)
• Určenie spínacieho stavu prostredníctvom napätia generovaného v zariadení
• Parametrizovateľné správanie v prípade výpadku/obnovy napätia zbernice
• Alarm (vietor, dážď, mráz): Presuňte sa do bezpečnej polohy, v tejto polohe zablokujte, kým sa alarm neskončí
• Zdroj prúdu elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku
• Inštalácia do prístrojových krabíc pod omietku, priemer Ø 60 mm
• Rozmery (Ø x H) 53 x 28 mm

• Relé navzájom elektricky blokované v jednom kanáli (ochrana pohonu)
• Detekcia koncovej polohy
• Svorky bez skrutiek na pripojenie a úpravu (prebrúsenie) neopracovaných vodičov s jedným drôtom, jemné drôtené alebo viac drôtové, priemer 0,5...2,5 mm²
• Prevádzkový režim elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku,
• Pre inštaláciu do prístrojových krabíc pod omietku Ø 60 mm, 60 mm hlboko

• Elektricky blokované relé na prepínanie smeru otáčania
• Integrovaná elektronika pre detekciu odozvy elektromechanických koncových spínačov a pre autokalibráciu doby prejazdu z jednej koncovej polohy do druhej
• Prevádzkový režim elektroniky cez zbernicové napätie
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku
• Krytie: IP20 v zabudovanom stave
• Samostatné ovládanie jednej protislnečnej ochrany a jedného pohonu dverí alebo okien so striedavým motorom na AC 230 V a elektromechanickými alebo elektronickými koncovými spínačmi na kanál pohonu
• Svorky bez skrutiek na pripojenie a úpravu (prebrúsenie) neopracovaných vodičov s jedným drôtom, jemné drôtené alebo viac drôtové, 0,5...2,5 mm²
• Pre montáž do automatizačného modulového boxu KX1184AB01 alebo priestorového autom. boxu KX6413AB01
• Rozmery (šírka x výška x hĺbka) 86,5 x 47,8 x 36,2 mm

• 1 kanál na ovládanie protislnečnej ochrany, pohonu dverí alebo okien s AC motorom a elektromechanickými koncovými spínačmi
• Relé navzájom elektricky blokované v jednom kanáli (ochrana pohonu)
• Integrovaná elektronika pre detekciu odozvy elektromechanických koncových spínačov a pre autokalibráciu doby prejazdu z jednej koncovej polohy do druhej
• Integrovaná zbernicová spojka, zbernicový prípoj cez zbernicovú svorku
• Kontakty relé dimenzované pre AC 230 V, 6 A (Ohmická záťaž)
• Svorky bez skrutiek na pripojenie a úpravu (prebrúsenie) neopracovaných vodičov s jedným drôtom, a s viacerými drôtmi, 0,5...2,5 mm²
• Pre montáž do automatizačného modulového boxu KX1184AB01 alebo priestorového autom. boxu KX6413AB01
• Rozmery (šírka x výška x hĺbka) 50,2 x 48,8 x 35,5 mm

• 8 párov elektricky blokovaných výstupov pre reléové kontakty na ovládanie 4 pohonov protislnečnej ochrany pre AC 230 V
• Menovité  / dimenzované prevádzkové kontaktné napätie AC 230 V
• Menovitý kontaktný prevádzkový prúd 6 A, cos phi = 1
• Zdroj prúdu elektroniky cez integrovaný zdroj AC 230 V
• Zariadenie funguje aj bez zbernicového spojenia alebo pri výpadku zbernicovej komunikácie
• Predvolené nastavenie v stave pri dodaní pre priame ovládanie výstupov pomocou funkcie žalúziového tlačidla ako aj tlačidiel pripojených na vstupy
• Jedno tlačidlo na reléový kontaktný výstup na zopnutie výstupu v priamej prevádzke po dobu stlačenia tlačidla
• 1 červená LED na vstupe indikuje príslušný stav signálu
• Funkcia nastaviteľná na pár vstupov:

               o Pôsobí priamo na pridružené výstupy ako žalúziové tlačidlá

               o 2-tlačidlo stmievanie so stop telegramom alebo s cyklickým odosielaním

• Automatické otváranie lamiel žalúzie až do parametrizovanej cieľovej polohy po neprerušovanom spúšťaní žalúzie z hornej do dolnej koncovej polohy, s integrovaným 1-bitovým ovládaním scény pre uloženie a načítanie (obnovenie)   2 medicínskych polôh žalúzie a lamiel
• Integrované 8-bitové ovládanie scény integrácia každého kanálu až do 8 scén
• Voliteľný objekt "Slnko" na aktiváciu/deaktiváciu ovládania sledovania slnka lamiel žalúzie pre tienenie s čo najväčším množstvom denného svetla
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku alebo kontaktný systém na dátovú lištu
• Rozmer (na šírku) (1 TE = 18 mm) 8 TE

Meteodata 140 S KNX

• Kombinovaný senzor / meteorologická stanica
• Na detekciu vetra, dažďa, jasu a teploty
• Pre plne automatické ovládanie žalúzií a ochrany pred slnkom s automatickým sledovaním polohy slnka
• Dažďový senzor s vyhrievaním
• Prevádzkový režim možný bez sieťového napätia, ohrev dažďového senzora potom nemá funkciu
• Záznam a vyhodnocovanie priamo v zariadení
• Ochrana pred slnkom až pre tri fasády vďaka 3 integrovaným senzorom jasu
• 6 logických kanálov

Meteodata 140 S GPS KNX

ako Meteodata 140 S KNX, avšak:

• Integrovaný prijímač GPS
• Automatický výpočet nadmorskej výšky a azimutu
• Prevádzkový režim možný bez sieťového napätia, GPS modul potom nemá funkciu

Meteodata 140 basic KNX

ako Meteodata 140 S KNX, avšak:

• bez dažďového senzora
• bez automatického sledovania polohy slnka
• 3 kanály na ochranu proti slnku

• Prijímač pre časový signál GPS
• Zadanie miesta montáže voľbou krajiny a mesta alebo zadaním zemepisnej dĺžky a šírky príp. cez časový signál GPS
• Odoslanie a príjem dátumu a hodinového času cez zbernicu
• Odoslanie všetkých nameraných hodnôt cez zbernicu
• Funkcie:
  • Monitorovanie všetkých nameraných hodnôt vždy až na 3 hraničné hodnoty
  • Sledovanie pomocou  senzorov
  • Riadenie dobehu slnka
  • Sledovanie okrajov tieňov
  • Centrálny príkaz na aktiváciu/deaktiváciu ochrany pred slnkom na začiatku/konci slnečného svitu
  • Logické spojenia (4 AND, OR)
  • 8 odkazov ALEBO pred alarmovými/poruchovými správami
  • Funkcia uzamknutia pred čistením okien
  • Bezpečnostný/poplachový objekt
• Vyhrievané snímače na meranie rýchlosti vetra bez mechanicky pohyblivých častí, rozsah merania min 0...35m/s
• Senzor jasu, rozsah merania min 0...150 klx
• Detekcia súmraku, rozsah merania minimálne 0...1000 lx
• Snímač vonkajšej teploty, rozsah merania min. -35...+80°C
• Vyhrievaný monitor zrážok
• Integrovaná zbernicová spojka, zbernicový prípoj cez zbernicovú svorku
• Prídavný zdroj napájania AC/DC 24 V, 100 mA (napr. LP746201)
• Rozsah dodávky: vrátane kombinovaného nástenného/stĺpového držiaka
• Rozmery (šírka x výška x hĺbka) 96 x 77 x 118 mm

• Rozsah merania rýchlosti vetra 0...35 m/s
• Zaznamenávanie, dopytovanie a vynulovanie maximálnej rýchlosti vetra
• Automatické hlásenie v prípade poruchy snímača
• Monitorovanie hraničných hodnôt  (3 hraničné hodnoty)
• Nahlásenie hodnôt senzora na zbernicu
• Logické prepojenia(8 A, 8 ALEBO)
• Prívod prúdu do elektroniky  cez externý zdroj prúdu
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku
• Prídavný zdroj prúdu typ AC/DC 24 V, 20 mA (napr.  LP746201)
• Montáž na omietku, krytie IP44
• Rozsah dodávky: vrátane kombinovaného nástenného/stĺpového držiaka
• Rozmery (šírka x výška x hĺbka) 96 x 77 x 118 mm

• Na jeden kanál (výstup pohonu) môžu byť paralelne zapojené maximálne 4 termopohony.
• Možno prevádzkovať s regulátorom izbovej teploty KNX
• Priama prevádzka (miestne ovládanie), LED pre zobrazenie prevádzkového stavu
• Menovité napätie AC 230 V, 6 tichých polovodičových spínačov
• Elektronická ochrana výstupov proti preťaženiu a skratu
• 6 signálových vstupov (bezpotenciálové kontakty), určenie stavu spínania pomocou napätia v prístroji, max.50 m dĺžka kábla netienený, skrútený
• Zdroj prúdu elektroniky cez integrovaný napájací zdroj, prípojné napätie AC 230 V
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku
• Modulárne zariadenie vopred namontované podľa normy DIN EN 60715 na montážnu lištu TH35
• Rozmer (na šírku) (1 TE = 18 mm) 6 TE

• 2 spínacie výstupy na ovládanie elektrotermických servopohonov pre vykurovacie telesá s malými chladiacimi stropným ventilmi
• Môžete pripojiť až 4 elektrotermické pohony s celkovým príkonom až 1,5 A pri zapnutí a príkonom až 58 W v momente zapnutia
• Jeden reléový kontakt na výstup ako spínací prvok
• Menovité  / dimenzované prevádzkové kontaktné napätie AC 24...230 V alebo DC 24 V
• Menovitá kontaktná frekvencia: 50/60 Hz
• Menovitý kontaktný prúd podľa normy DIN EN 60669-1: 1,5 A (Ohmická záťaž)
• Svorky bez skrutiek na pripojenie a úpravu (prebrúsenie) neopracovaných vodičov s jedným drôtom, jemné drôtené alebo viac drôtové, 0,5...2,5 mm²
• Pre montáž do automatizačného modulového boxu KX1184AB01 alebo priestorového autom. boxu KX6413AB01
• Rozmery (šírka x výška x hĺbka) 50,2 x 48,8 x 35,5 mm

• Motorický pohon predhrievacích ventilov alebo na ovládanie ventilov vykurovania
• Zobrazenie zdvihu ventilu
• Automatická detekcia zdvihu ventilu
• 2 vstupy napr. pre okenný kontakt, detektor prítomnosti, diaľkový senzor (diaľkový senzor len s CHEOPS Control KNX)
• Integrovaná zbernicová spojka
• Vrátane 2 rôznych ventilových adaptérov (VA 10, VA 78)
• Nezávislá regulácia teploty v miestnosti s integrovaným snímačom teploty
• Možnosť manuálneho ovládania na zariadení pomocou 2 tlačidiel
• Displej pomocou LED diód (červená/modrá pred teplejšou/chladnejšou)
• Konfigurovateľné ako: ovládanie vykurovania (nepretržité ovládanie), 2-stupňové vykurovanie, vykurovanie a chladenie

• Pre 2-rúrkové systémy a 4-rúrkové systémy
• Až pre tri úrovne ventilátora
• Pre 2- a 3-bodové ventily
• Bezpotenciálové vstupné predokenné kontakty alebo snímač teploty
• Bezpotenciálový vstup monitorovania kondenzátu
• Manuálne ovládanie na zariadení (stupne ventilátora, prepínanie medzi ohrevom a chladením)
• Nastavenie požadovanej hodnoty predchladenia v závislosti od vonkajšej teploty

Tieto prístroje sa používajú na reguláciu teploty v jednotlivých miestnostiach.

• Pre 2-rúrkové prevedenie s prepínaním alebo 4-rúrkové fancoilové systémy
• Pre radiátory a chladiace stropy (len KX241CC02)
• Riadenie tepelne napájaných ventilových pohonov AC 24 V, PWM, ventilových pohonov AC 24 V (3-bodové), ako aj ventilov KNX
• Bezpotenciálové reléové kontakty pred ovládaním ventilátora
• Ovládanie elektrického ohrievača vzduchu (KX211FC12)

• Integrovaná tlmivka
• Zbernicový prípoj  cez zbernicovú svorku alebo kontaktný systém na dátovú lištu
• Menovitý (dimenzovaný) prevádzkový prúd AC 120...230 V 50...60 Hz, DC 220 V
• Výstupné napätie DC 29 V
• Dodatočný neškrtený výstup pred DC 29 V na napájanie druhej zbernicovej linky cez externú tlmivku
• Modulárne zariadenie vopred namontované na nosnej lište TH35 DIN EN 60715
• Rozmer (na šírku) (1 TE = 18 mm) 4 TE

• Do prevádzkového režimu s KNX-Zdroj prúdu bez integrovanej tlmivky alebo na pripojenie k neredukovanému výstupu napájacích zdrojov KNX
• Kontaktný systém v zozname údajov
• Nízkonapäťová svorka pred neškrteným napätím a BUs (zbernica)
• Modulárne zariadenie vopred namontované na nosnej lište TH35 DIN EN 60715
• Rozmer (na šírku) (1 TE = 18 mm) 2 TE

• Integrovaná tlmivka
• Výstupné napätie DC 29 V
• Výstupný prúd 80 mA
• Pripojenie redukovaného napájacieho prúdu cez zásuvnú nízkonapäťovú svorku alebo zbernicovú svorku
• Krytie: IP20 v zabudovanom stave
• Menovitý (dimenzovaný) prevádzkový prúd AC 120...230 V, 50...60 Hz, DC 220 V
• Pre montáž do automatizačného modulového menovité  / boxu KX 1184B01 alebo priestorového autom. boxu KX6413AB01
• Rozmery (šírka x výška x hĺbka) 86,5 x 47,8 x 36,2 mm

• Kompatibilné s USB 2.0 a USB 3.0
• Pre galvanicky oddelený prístup k zbernicovej linke cez vstavanú USB zásuvku (Typ B)
• Pre pripojenie PC na adresovanie, parametrizáciu, vizualizáciu, protokolovanie a diagnostiku účastníkov zbernice
• Integrované pripojenie, pripojenie zbernice cez kontaktný systém a paralelné pripojenie cez svorku zbernice
• Prenos rýchlosťou USB 2.0 (max. 12 MBit/s) medzi PC a USB rozhraním
• Modulárne zariadenie vopred namontované na nosnej lište TH35 DIN EN 60715
• Rozmer (na šírku) (1 TE = 18 mm) 1 TE

• Na výmenu dát sa používajú dve zbernicové linky KNC s telegramami s dĺžkou až 64 bajtov
• Môže byť použitý ako linkový väzobný člen na spojenie vedenia s hlavnou linkou, plošný väzobný člen na spojenie hlavného vedenia s plošným vedením, alebo linkový zosilňovač na spojenie dvoch segmentov rovnakých vedení, s galvanickým oddelením dvoch zberníc linky
• Načítateľná tabuľka filtrov na riadenie výmeny dát medzi dvoma zbernicovými linkami
• 3 LED indikujúce prevádzkovú pripravenosť a príjem telegramu na riadok
• Zdroj prúdu z hlavnej línie
• Modulárne zariadenie pre namontovanie na nosnú lištu TH35 DIN EN 60715
• Zbernicový prípoj  cez zbernicovú svorku
• Rozmer (na šírku) (1 TE = 18 mm) 2 TE

• LED diódy indikujú prevádzkovú pripravenosť, KNX komunikáciu, IP komunikáciu
• Ethernetové pripojenie cez zásuvku RJ45
• Podporuje KNXnet/IP
• Integrovaná zbernicová spojka, zbernicový prípoj cez zbernicovú svorku
• Zdroj prúdu elektroniky cez externý zdroj napätia pre AC/DC 12...30 V, nerušené napätie (57 mA pri DC 24 V) alebo Power over Ethernet (PoE) (max. 0,8 W)
• Zásuvná svorkovnica založená na externom zdroji napätia
• 4 funkcie rozhrania (tunelovanie)
• 1 funkcia rozhrania (objektový server)
• Modulárny dizajn pred výstavbou v našom zozname TH35 DIN EN 60715
• Externý zdroj prúdu s AC/DC 24 V je potrebné objednať samostatne (napr. LP746201)
• Rozmer (na šírku) (1 TE = 18 mm) 2 TE

• ​​​​​ LED diódy indikujú prevádzkovú pripravenosť, KNX komunikáciu, IP komunikáciu
• Zdroj prúdu elektroniky cez externý zdroj napätia pre AC/DC 12...30 V, nerušené napätie (57 mA pri DC 24 V) alebo Power over Ethernet (PoE) (max. 008 W)
• Zásuvná svorkovnica založená na externom zdroji napätia
• Ethernetové pripojenie cez zásuvku RJ45
• Podporuje KNXnet/IP
• Funkcia spojky vedenia (smerovanie)
• 4 funkcie  rozhrania (tunelovanie)
• 1 funkcia rozhrania (objektový server)
• Integrované zbernicové prípojky, zbernicový prípoj cez zbernicovú svorku
• Modulárny dizajn pred výstavbou v našom zozname TH35 DIN EN 60715
• Externý Zdroj prúdu s AC/DC 24 V je potrebné objednať samostatne (napr. LP746201)
• Rozmer (na šírku) (1 TE = 18 mm) 2 TE
•
•

• BACnet Application Specific Controller (B-ASC) ako brána medzi KNX TP a BACnet IP
• Až 250 objektov BACnet
• Až 455 záznamov BACnet na automatické preposielanie hodnôt objektov BACnet pred zmenou (predplatné COV)
• Automatická implementácia komunikačných objektov KNX do objektov BACnet podľa konfigurácie s ETS
• Na komunikáciu s KNX/EIB zariadeniami s počítačmi, ako aj v spojení s LAN modemom alebo DSL routerom na vzdialený prístup k inštalácii NX/EIB
• Až jedno tunelovacie spojenie KNXnet/IP pred prístupom na zbernicu z ETS alebo iného PC softvéru
• Prídavné napájanie cez externý zdroj bezpečnostného napätia pre AC7DC 24 V, 40 mA (napr. LP746201)
• Integrovaná zbernicová spojka, zbernicový prípoj  cez zbernicovú svorku
• Ethernetové pripojenie cez zásuvku (zdierku) RJ45
• Modulárne zariadenie pre namontovanie na nosnú lištu TH35 DIN EN 60715
• Rozmer (na šírku) (1 TE = 18 mm) 4 TE

• Na pripojenie zbernicových zariadení k zbernicovej linke
• Pre pripojenie až 4 zbernicových liniek
• Pozostáva z dvoch západkových svoriek + (červená) a - (tmavosivá), každá so 4 bezskrutkovými svorkami. Zásuvné svorky pre masívne vodiče Ø 0,6...0,8 mm

• Farba izolácie: zelená
• Prierez: 2 x 2 x 0,8 mm²
• Výbava: 100m kruh, 500m bubon, 1000m bubon

• Na jemnú prepäťovú ochranu zbernicových zariadení
• Na zapojenie do zbernicového zariadenia namiesto zbernicovej svorky 193 alebo na priame pripojenie k zbernicovej svorke
• Na rozptýlenie rázového napätia pripojením žlto/zeleného uzemňovacieho vodiča k najbližšiemu uzemňovaciemu bodu
• 2 zásuvky (1 mm Ø) na pripojenie k zbernicovým zariadeniam
• Do zbernicovej svorky sú pripojené 2 jednožilové vodiče (Ø 0,8 mm)
• Jeden vodič (0,75 Ø) na odvod prepätia
• Menovité napätie DC 24 V
• Menovitý prúd 6 A
• Menovitý zvodový rázový prúd 5 kA
• Úroveň ochrany 350 V
• Rozmery (šírka x výška x hĺbka) 11.6 x 40.5 x 11.1 mm

• Prepínateľnosť: max. 5 W
  • Prechodový odpor: max. 150 mW
  • Trieda VdS B
  • 5 m dlhý prípojný kábel LiYY 4 x 0,14 mm²
• Vhodné na vnútornú aj povrchovú montáž
• 2 Horné diely montážneho telesa (43 x 12 x 12 mm)
• 2 Spodné diely montážneho telesa
• 4 Vymedzovacie platne s hrúbkou 2 x 4 mm príp. 2 x 2 mm
• 2 Montážne  príruby
• 4 Skrutky do plechu so zapustenou hlavou podľa normy DIN 7982-ST2, 9 x 16-A2 hrúbka

• 1 zásuvné miesto pre modul automatizácie miestnosti
• Pred zbernicovým káblom a funkčnými káblami oddeľte pripojovací priestor a odľahčenie v ťahu
• Vstavané zariadenie so skrutkovým upevnením, pre inštaláciu do parapetných kanálov, pod zvýšené podlahy alebo pre povrchovú montáž AP pod strop

• Teleso: plast
• Krytie: IP20
• Rozmery (šírka x výška x hĺbka) 180 x 50 x 41,1 mm

• 8 zásuvných miest pre moduly automatizácie miestnosti
• Interná zbernicová linka spájajúca moduly automatizácie miestností so zbernicou
• Pred funkčnými káblami oddeľte pripojovací priestor a odľahčenie v ťahu
• Dve lišty PE/N na prepojenie PE a N vodičov funkčných vedení
• Zbernicový prípoj cez zbernicovú svorku
• Vstavané zariadenie so skrutkovým upevnením, na inštaláciu pod zdvojené podlahy, na stenu, pod strop alebo do vlhkých miestností
• Teleso: plast
• Krytie: IP54
• Rozmery (šírka x výška x hĺbka) 300 x 300 x 50 mm
