Modul S-JACK od spoločnosti Schrack Technik zaujme svojím vysokým výkonom a jednoduchou inštaláciou. Zásuvky RJ45 sú tienené a spĺňajú normu Cat.6A pre 10 Gigabit Ethernet. Zásuvky S-JACK sú beznástrojové a možno ich zapojiť bez špeciálneho náradia. Modul S-JACK je možné kombinovať aj s naším panelovým spínacím programom VISIO S, patch panelmi a adaptérmi na hornú lištu, čo umožňuje širokú škálu inštalačných situácií.
Modul S-JACK môžete nainštalovať rýchlo a jednoducho pomocou nášho návodu na inštaláciu krok za krokom.

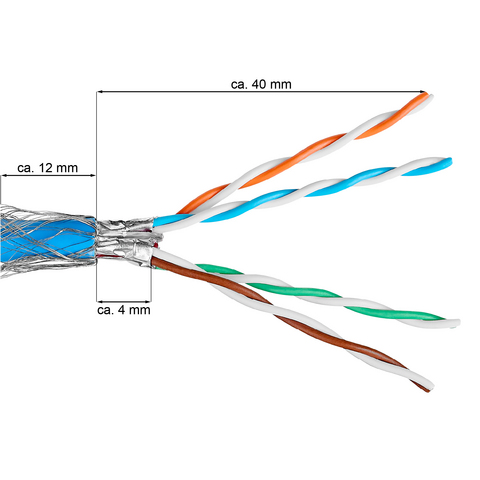

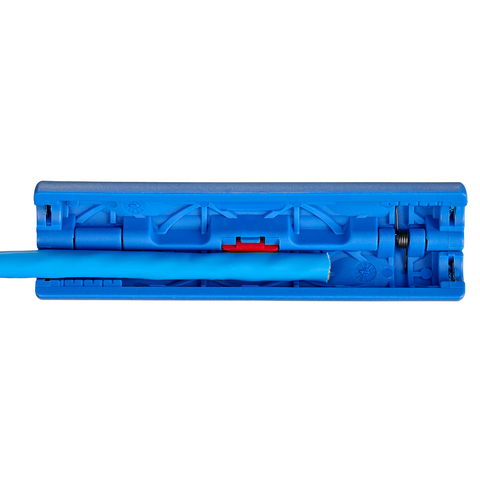

Pomocou noža odstráňte približne 40 mm plášťa kábla. Dávajte pozor, aby ste nepoškodili celé tienenie. Odporúčame nástroj na odizolovanie (HTOOL00005).

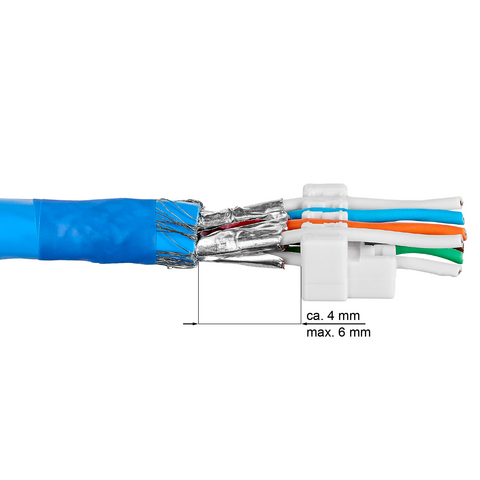

Celé tienenie pretiahnite späť cez plášť kábla a zaistite ho izolačnou páskou. Teraz skráťte párové tienenie na 4 mm.

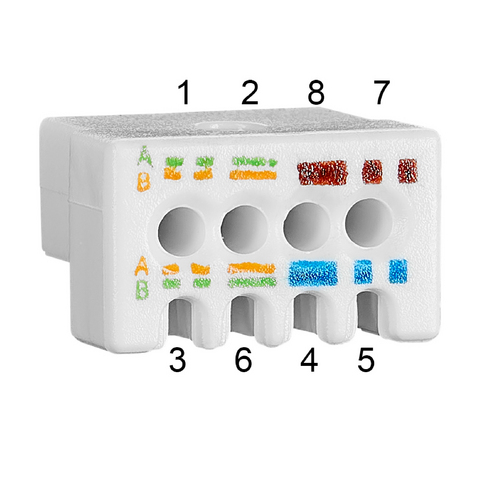

Pripravte vedenie káblov s farebným kódom podľa TIA/EIA 568 verzia A a B.

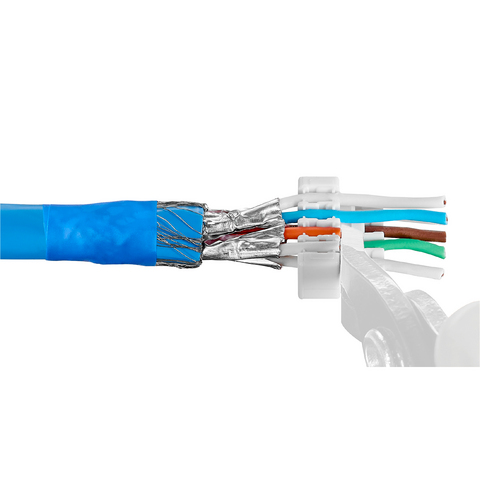

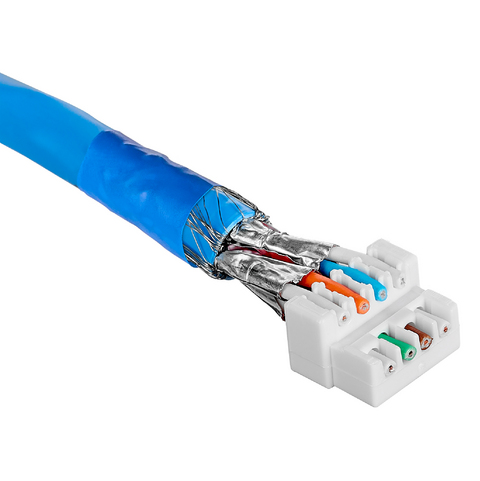

Teraz veďte vodiče do vedenia káblov podľa požadovaného farebného kódu.

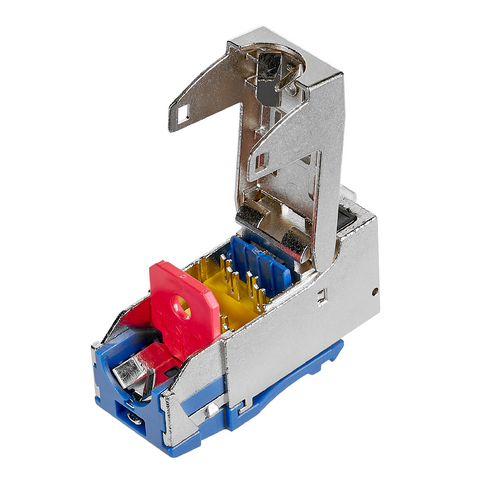

Teraz vezmite zásuvku a odstráňte prepravný zámok. Ten je vyrobený z kompostovateľného bioplastu, a preto je udržateľný a biologicky rozložiteľný.

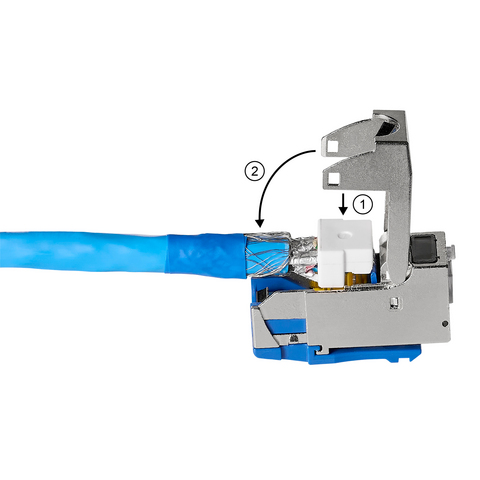

1. Vložte do modulu vopred pripravený systém vedenia káblov.
2. Teraz zatvorte klapku.

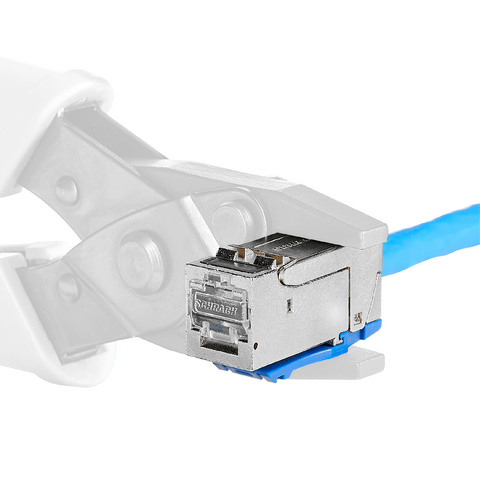

Odporúčame použiť paralelné kliešte (HSPTOOL1--) na mimoriadne rýchle a jednoduché zatvorenie klapky.
Takto vyzerá kompletne zostavený modul S-JACK.
Okrem mnohých (technických) výhod, ako je mimoriadne vysoké odľahčenie ťahu, špeciálne hroty pazúrov a jednoduchá inštalácia bez použitia náradia, je modul S-JACK aj trvalo udržateľný a šetrný k životnému prostrediu!
Produkt sa vyrába v EÚ, dodáva sa v udržateľných, ekologických obaloch a jednotlivé komponenty zásuvky S-JACK sú vyrobené z kompostovateľného bioplastu.
![[Translate to Slovak:] Verpackung, S-JACK, grüner Button, nachhaltig](/fileadmin/_processed_/6/3/csm_verpackung_neu_5a4b74efe4.jpg)
![[Translate to Slovak:] VISIO S, S-JACK, Abdeckung](/fileadmin/f/sa/visio_s_neu.jpg)

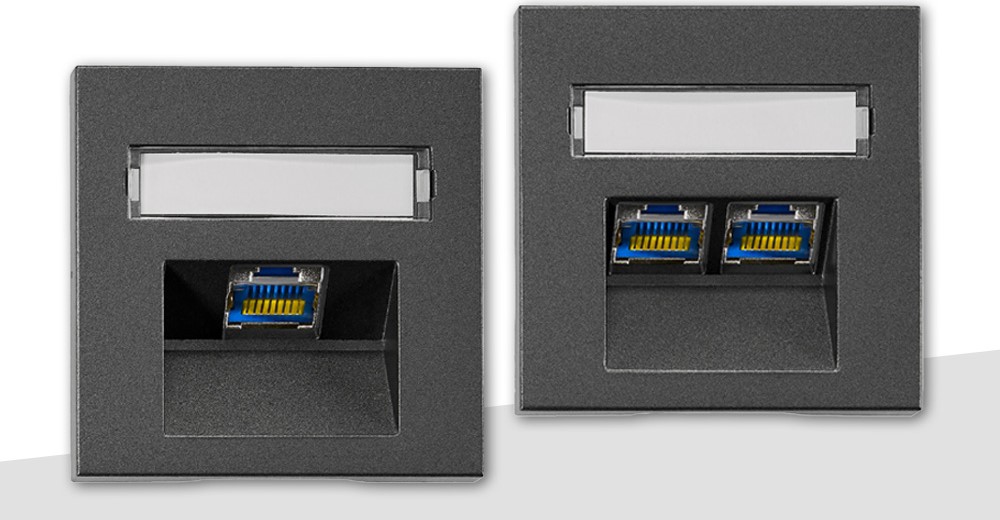

Zásuvku S-JACK možno ľahko kombinovať s mnohými krytmi a rámčekmi z nášho programu povrchových spínačov VISIO S.
Zásuvka S-JACK, držiak modulu (HSED02UMBV), kryt a rámčeky VISIO S spolu tvoria funkčnú a atraktívnu kombináciu.
Správne používanie káblov sa riadi nariadením o stavebných výrobkoch. Keďže sa modul S-JACK často používa v spojení s inštalačnými káblami, je dôležité, aby použité káble spĺňali požiadavky nariadenia o stavebných výrobkoch.
V našom širokom sortimente nájdete rôzne inštalačné káble, ktoré spĺňajú rôzne triedy nariadenia o stavebných výrobkoch, a preto sú vhodné na širokú škálu aplikácií.
