Schrack Technik ponúka skrine pre radové a kompaktné skrine pre priemyselné aplikácie.

Katalóg Skrine pre radové rozvádzače AC, slovenský

F-AC--SK18 F-AC--SK18
Objednávacie číslo: F-AC--SK18
Pridať do košíka
Prezrieť online
Stiahnuť

Hlavné výhody a vlastnosti produktu

  • Robustná konštrukcia s patentovaným dutým profilom
  • Zodpovedá systému predného panela ILM
  • Veľký výber príslušenstva

Prehľad produktov v eshope

AC Radová skriňa

Prídavné a kompaktné skrine od firmy Schrack Technik odolajú aj tým najnáročnejším priemyselným zariadeniam. Zvárané puzdrá pozostávajú zo špeciálneho profilu valcovaného za studena. Tento technologický postup v spojení s patentovaným tvarom profilu spĺňa najvyššie požiadavky na tuhosť a zaťaženie.

Séria skríň AC a KC je možné použiť bez dodatočného sokla vďaka dizajnu spodného rámu. Toto riešenie tak šetrí priestor pre vnútorné inštalácie. Pre vytvorenie rôznych montážnych plôch a úrovní ponúkame široký sortiment systémového príslušenstva pre optimálne využitie profilu rámu.

Prídavné a kompaktné skrine od firmy  Schrack Technik odolajú aj tým najnáročnejším priemyselným systémom. Zvárané puzdrá pozostávajú zo špeciálneho profilu valcovaného za studena. Tento technologický postup v spojení s patentovaným tvarom profilu spĺňa najvyššie požiadavky na tuhosť a zaťaženie. Séria skríň AC a KC je možné použiť bez dodatočného sokla vďaka dizajnu spodného rámu.

Toto riešenie tak šetrí priestor pre vnútorné inštalácie. Pre vytvorenie rôznych montážnych plôch a úrovní ponúkame širokú škálu systémového príslušenstva pre optimálne využitie profilu rámu.

Výhody a vlastnosti:

• Stabilná konštrukcia s patentovaným dutým profilom

• Jedno/dvojité dvere s pákovým a 4-bodovým uzamykaním

• Pánty na pravej strane pre jednodverové puzdro (ľahko prepínateľné na pravú alebo ľavú montáž)

• Vhodné pre systém čelného panelu ILM

• Široký sortiment príslušenstva

• Jednoduchá montáž

• Rôzne funkcie

  • Káblové príruby s PU tesnením (ACBG) alebo dvojitou kefou (ACBGE) pre AC a KC skrine v šírkach 400, 600, 800, 1000 a 1200 mm
  • Montáž: Medzi profilmi rámu sú základové dosky nahradené prírubami na prívod káblov
  • Materiál: 1 mm pozinkovaný oceľový plech
  • PU: 1 kus s montážnym príslušenstvom

ACCAB: Lišty na uchytenie káblov pre 400, 600, 800, 1000 a 1200 mm široké AC a KC skrine na bezpečné upevnenie prichádzajúcich káblov



  • Montáž: nad spodnú dosku na spodný bočný profil rámu skrine alebo na montážnu dosku
  • Materiál: 2 mm pozinkovaný oceľový plech
  • PU: 1 pár s montážnym príslušenstvom



ACCAP: Lišty na uchytenie káblov pre 400, 600, 800, 1000 a 1200 mm

široké AC a KC skrine na bezpečné upevnenie prichádzajúcich káblov

  • Inštalácia: pod podlahový panel medzi spodné profily bočného rámu
  • Materiál: 2 mm pozinkovaný oceľový plech
  • PU: 1 pár s montážnym príslušenstvom
  • Radové súpravy pre optimálne radenie a udržiavanie správneho rozostupu skriniek alebo pre dodatočnú podporu pri zdvíhaní sériových skriniek
  • ACCCM040: Radová súprava pre vnútorné použitie pozostávajúca zo 4 rohových konektorov, 6 radiacich konzol a montážneho príslušenstva
  • ACCCI060: Súpravy na radenie pre vnútorné a vonkajšie použitie, pozostávajúce zo 4 držiakov na radenie a montážneho príslušenstva

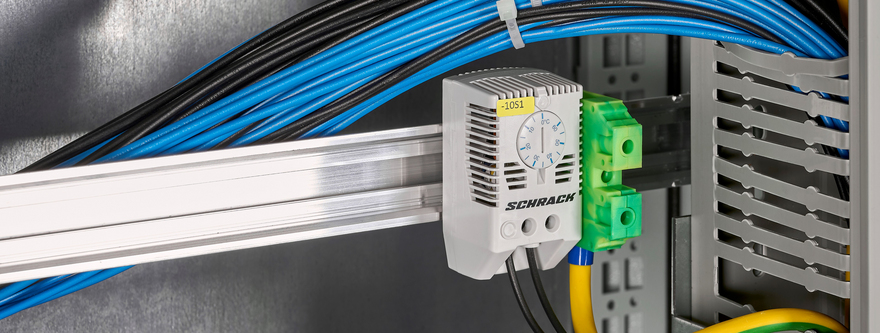

  • Termostaty sa používajú ako regulátory teploty a na ovládanie filtračných ventilátorov a sálavých ohrievačov. Séria termostatov pozostáva z troch typov a je možné ich objednať s NC, NO alebo prepínacími kontaktmi. Dvojitý termostat je navrhnutý ako ovládanie ventilátora a vykurovania (1Ö/1S).
  • Typ uchytenia: tzv. zacvakávacia montáž na 35 mm profilovú lištu

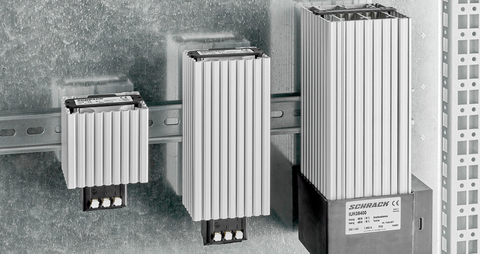

  • Sálavé ohrievače sa používajú v kombinácii s termostatom alebo hygrostatom, aby sa zabránilo príliš nízkym teplotám alebo príliš vysokej vlhkosti v rozvádzači.
  • Výkony od 10 do 150 wattov zaisťujú, že je vždy k dispozícii správny tepelný výkon.

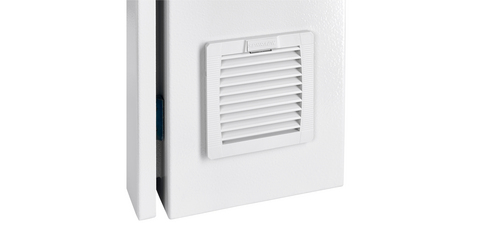

  • Pasívne vetrané rozvodné skrine sú chladené prirodzenou konvekciou, ktorá nevyžaduje nútené vetranie mechanickými ventilátormi. Častice ohriateho vzduchu majú menšiu hustotu, tie stúpajú v rozvádzačoch a spôsobujú pohyb vzduchu.

  • Bezskrutková montáž

  • Jednoduchá výmena filtračnej vložky počas prevádzky
  • S integrovaným penovým tesnením do riadiacej skrine
  • Stupeň krytia IP54, NEMA Typ 12
  • schválenie UR a UL

  • Tip od odborníka: Na distribútora vždy namontujte dva filtre rovnakej veľkosti (napr. vľavo dole a vpravo hore). To vám umožní dosiahnuť optimálny výkon pasívneho chladenia.

AC/KC príslušenstvo

  • Rýchla a jednoduchá montáž jednou osobou (8 skrutiek)
  • Priebežné polyuretánové tesnenie na zabezpečenie stupňa ochrany IP55 pri zatvorenej skrini
  • Materiál: 1,5 mm oceľový plech
  • Farba: RAL7035 (svetlosivá)
  • VE: 2 bočné panely s montážnym príslušenstvom
  • Vrátane montážnej sady s pružinovými sponami
  • Tip: Na označenie profilu použite pružinové spony

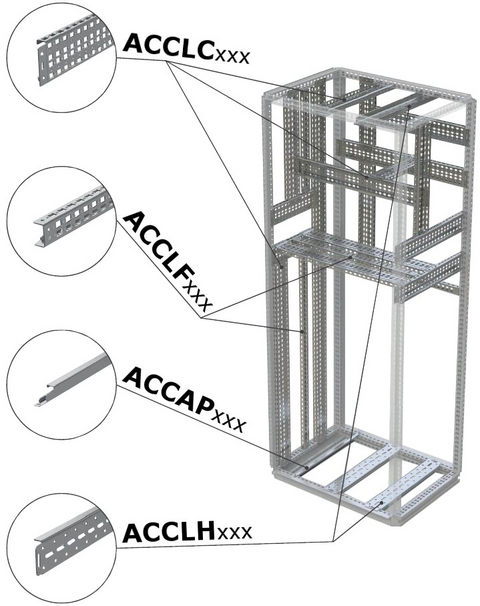

  • ACCLC: západkové profily v dĺžkach 400, 500, 600, 800, 1000, 1200, 1400, 2000 a 2200 mm
    •  šírka lišty: 90 mm - montáž: na bočných stranách rámu skrine
    • VE: 1 Dvojica spolu s montážnym príslušenstvom
  • ACCLF: montážne profily v dĺžkach 400, 500, 600, 800, 1000, 1200, 1400, 2000 a 2200 mm
    • Šírka lišty: 41,2mm
    • Montáž: medzi rámami skrine
    • VE: 1 Dvojica spolu s montážnym príslušenstvom
  • ACCLH: profily pre vysoké zaťaženie  v dĺžkach 400, 500, 600, 800, 1000 a 1200 mm
    • Šírka lišty: 87,5 mm - montáž: k rámu skrine
    • Môže byť použitý ako pomôcka na vloženie montážnej dosky. Na tento účel sa montážne profily vložia do zostavy podlahy, ale nie sú pevne priskrutkované a možno ich po upevnení montážnej dosky vybrať a znova použiť v ďalšej skrini
    • VE: 1 dvojica spolu s montážnym príslušenstvom



  • Na vytvorenie ďalších montážnych plôch v interiéri skrine
  • K dispozícii v šírkach 600, 800 a 1000 mm
  • Šírka lišty: 20 mm
  • Montáž: do rámu dverí
  • Materiál: 2 mm pozinkovaný oceľový plech
  • VE: 4 kusy spolu s montážnym príslušenstvom
  • Dverový kontaktný spínač na zapínanie a vypínanie elektrických zariadení, ako sú osvetlenie skriniek, chladničky atď.
  • Montáž sa vykonáva pomocou montážnej konzoly priamo na zárubňu
  • Materiál:
    •  dverový spínač: plast
    •  montážny uholník: 2 mm pozinkovaný oceľový plech
  • spínacie kontakty:
    • 1 spájací kontakt (NO)
    • 1 rozpájací kontakt (NC)
  • výkon spínača 4A/400V~
  • stupeň krytia IP65
  • trieda ochrany II
  • VE: 1 kus spolu s montážnym uholníkom a upínacím materiálom
  • Pre skrine so šírkou 400, 600, 800, 1000 a 1200 mm
  • K dispozícii sú výšky 100 a 200 mm
  • Materiál: oceľový plech hrúbky 1,5 mm
  • Farba: RAL9005 (hĺbková čierna)
  • VE: 2 kusy dielov na šírku spolu s montážnym príslušenstvom
  • Všeobecná informácia: Existuje možnosť uložiť na seba dva sokle s výškou po 100 mm
  • Pre skrine s hĺbkou 400, 500, 600 a 800 mm
  • K dispozícii sú výšky 100 a 200 mm
  • Set obsahuje aj rohové diely sokle
  • Materiál: oceľový plech hrúbky 1,5 mm
  • Farbe: RAL9005 (hĺbková čierna)
  • VE: 2 kusy hĺbkové diely, 4 kusy rohové diely a m príslušenstvo, pred- montované

Všeobecná informácia: Existuje možnosť uložiť na seba dva sokle s výškou po 100 mm https://www.schrack.com/shared-content/at/gehaeuse-verteiler/industrie-standschraenke-und-zubehoer#toggle-content-180113





  • Ventilátory filtrov sú vyrábané tchnologiou vstrekované z termoplastického materiálu, materiál samozhášavý podľa UL94VO, odolný voči UV žiareniu
  • Montáž bez použitia náradia vďaka patentovanému 4-hrannému klapávaciemu mechanizmu
  •  Jednoduchá výmena filtračných vložiek vďaka patentovanému skladaciemu mechanizmu nenáročnému na údržbu
  • Variabilný smer prúdenia vzduchu otáčaním jednotky motora ventilátora o 180°, štandardný smer prívodu je fúkanie do skrine (nie je možné s IUKNF1523A)
  • Rýchle elektrické pripojenie pomocou pružinových svoriek
  • Stupeň krytia: IP54 so štandardnou filtračnou vložkou, IP55 je možné dosiahnuť so skladanou filtračnou vložkou (IUKM4.20) (nie je to možné u typu IUKNF1523A)
  • Farba: RAL7035 (svetlo - šedá)
