Schrack Technik Vám prináša ucelený softvérový balík Schrack Design – nástroj pre návrh rozvádzačov vrátane kompletnej dokumentácie.
Softvér Schrack Design Vám pomôže pri návrhu elektrických rozvádzačov. Ako funkciu navyše Vám umožňuje výpočet oteplenia Vami navrhnutého rozvádzača podľa IEC 60890 a tým splniť požiadavku STN EN 61439 (do 630A) na predloženie nevyhnutnej dokumentácie o oteplení. V databáze programu nájdete viac ako 20.000 produktov.
Schrack Design je úplne zadarmo – bez podmienok a bez časového obmedzenia. Stiahnite si ho okamžite a získajte spoľahlivý nástroj pre vašu každodennú prácu bez akýchkoľvek vstupných nákladov. Využívajte pravidelné aktualizácie softvéru, vždy aktuálne produktové dáta a nové funkcie, ktoré vám pomôžu pracovať efektívnejšie a presnejšie. To všetko bez poplatkov – dnes aj v budúcnosti.
Ušetrite čas pri návrhu rozvádzačov. Hotové šablóny Schrack Technik vám umožnia rýchlo zvoliť vhodné riešenie, flexibilne ho upraviť podľa projektu, okamžite získať potrebnú dokumentáciu a následne ho priamo objednať – efektívne a bez komplikácií.
Posuňte efektivitu návrhu na vyššiu úroveň. Vytvorte si vlastné makrá s kombináciami položiek, ktoré jednoducho aplikujete do projektu, pričom celý súpis materiálu vznikne automaticky.
Navrhujte s väčšou istotou a bez zbytočných komplikácií pri plnení technických požiadaviek. Výpočet oteplenia podľa IEC 60890 vám pomôže preukázať súlad so STN EN 61439 do 630 A a zabezpečiť kompletnú dokumentáciu rýchlo, presne a prehľadne.
Náš nová brožúra Schrack Design je Vám k dispozícii a môžete si ju ale prelistovať aj v pohodlí Vášho domova či kancelárie v interaktívnej verzii.
Majte istotu, že váš projekt spĺňa všetky dôležité normatívne aj bezpečnostné požiadavky. Skúška stratového výkonu plánovaného rozvádzača podľa IEC 60890 overuje súlad s normou EN 61439, ktorá je nevyhnutná pre každý nový aj upravený elektroinštalačný rozvádzač. Vďaka tomu získate spoľahlivý základ pre profesionálny návrh a istotu, že váš projekt je technicky správny, bezpečný a pripravený na realizáciu.
Ušetrite čas pri projektovaní rozvádzačov. Databáza šablón od Schrack Technik vám umožní rýchlo vybrať vhodný rozvádzač, overiť požiadavky prostredia, vytlačiť dokumentáciu a bez zdržania ho objednať.

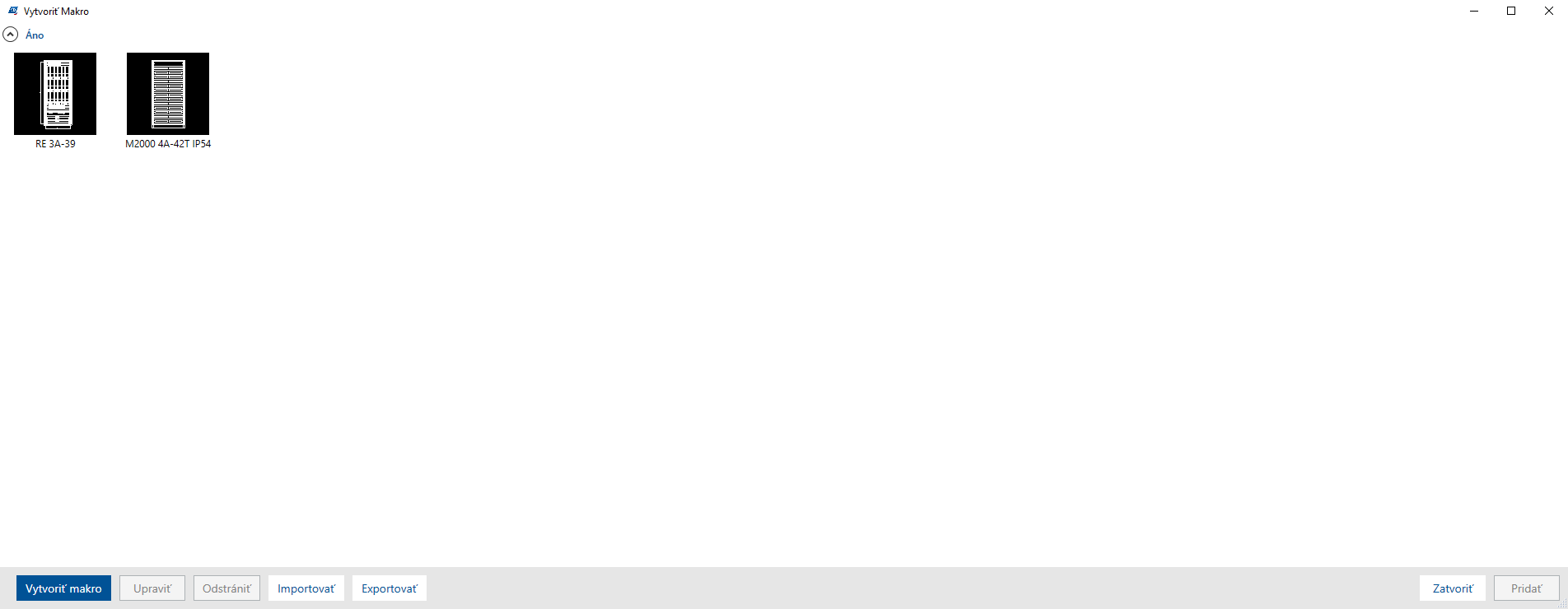

S vlastnými makrami bude projektovanie ešte rýchlejšie a pohodlnejšie. Po ich umiestnení do čelného pohľadu alebo do schémy zapojenia sa všetky potrebné položky automaticky prenesú do kusovníka.
Získajte kompletný prehľad o projekte v jednom dokumente. Všetky dôležité informácie, ako kusovník, výkresové pohľady a typový štítok, sú zosumarizované podľa normy a pripravené na okamžitú tlač alebo export do PDF.
Od návrhu až po objednávku v jednom plynulom kroku. Všetky produkty od Schrack Technik pre váš projekt prenesiete jedným kliknutím do košíka a rozvádzač máte rýchlo navrhnutý, zdokumentovaný aj pripravený na objednanie.

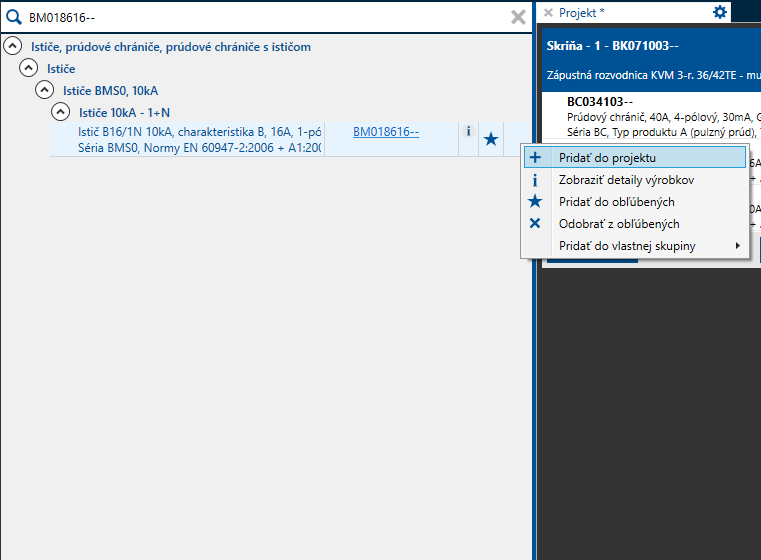

Funkcia kusovníka vám dáva maximálnu flexibilitu pri plánovaní jedného aj viacerých rozvádzačov súčasne. Položky môžete jednoducho pridávať, nahrádzať, upravovať ich množstvá a zároveň využívať aj predkonfigurované rozvádzače, čím sa celý proces projektovania výrazne zrýchľuje.
Po výbere modulového rozvádzača s kompletným produktovým označením sa automaticky načíta kompletný kusovník so všetkými jednotlivými komponentmi. Tie potom môžete podľa potreby jednoducho upravovať, meniť alebo odstraňovať, aby výsledné riešenie presne zodpovedalo požiadavkám projektu.
Vybrané produkty si navyše môžete označiť ako obľúbené, takže ich máte uložené v samostatnom zozname vždy poruke aj pri ďalších projektoch. Nechýba ani možnosť importu CSV súboru, vďaka ktorej dostanete kompletný kusovník do Schrack Design rýchlo, pohodlne a na jedno kliknutie.

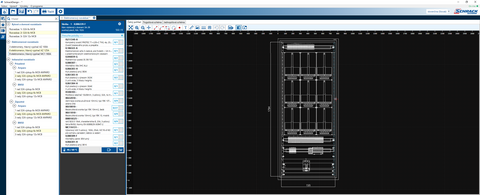

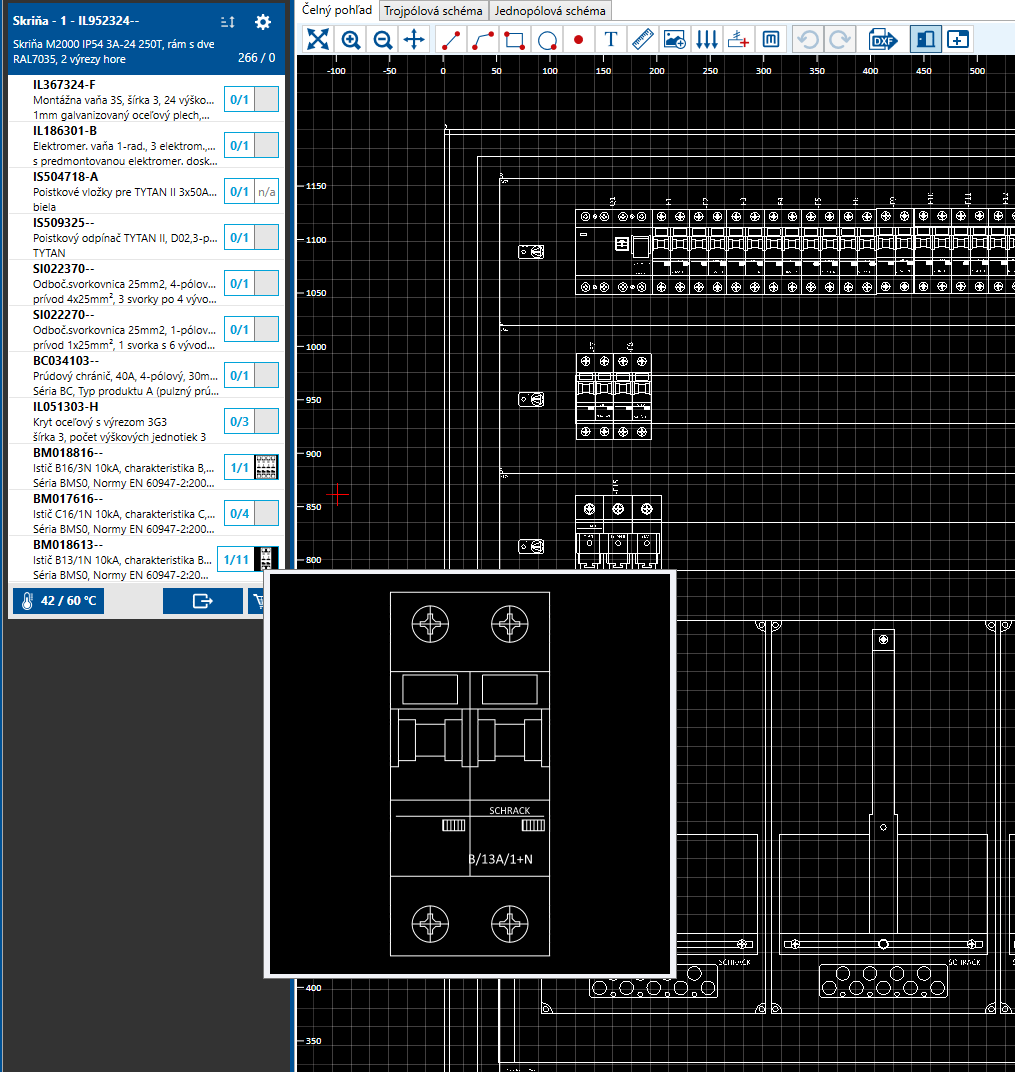

Navrhnite čelný pohľad vášho rozvádzača rýchlo, prehľadne a bez zbytočných komplikácií. Symboly jednotlivých komponentov stačí jednoducho presunúť do okna „Čelný pohľad“ a umiestniť ich podľa potreby. Všetky symboly máte zároveň okamžite k dispozícii priamo v kusovníku na pravej strane zoznamu položiek.

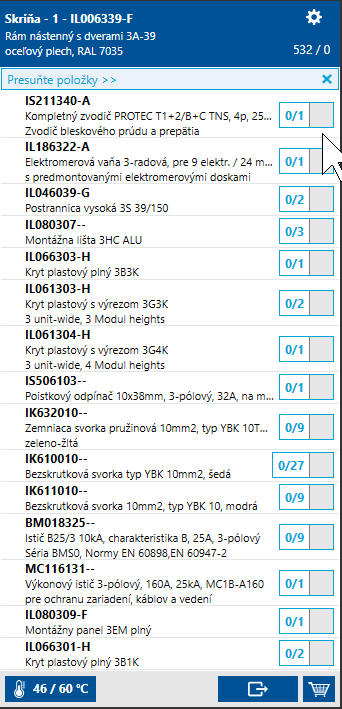

Pre ešte pohodlnejšiu a rýchlejšiu prácu môžete na položku v kusovníku dvakrát kliknúť a nasledujúci symbol sa automaticky umiestni vedľa posledného vloženého prvku. Manuálne tak vkladáte iba prvý symbol v každom rade, čo celý proces výrazne zrýchľuje a zjednodušuje. Aj pri rozvádzačoch s viacerými radmi zariadení zostáva návrh intuitívny, prehľadný a efektívny.
Pomocou príručky pre tepelný výpočet navrhnete váš rozvádzač normovo správne, bezpečne a prehľadne – len v 4 jednoduchých krokoch. Celý proces je navrhnutý tak, aby vám uľahčil orientáciu, zrýchlil prácu a pomohol splniť všetky požiadavky na tepelné zaťaženie bez zbytočných komplikácií.
Krok 1 – Nastavenie vplyvných faktorov
Krok 2 – Pridanie alebo úprava zberníc
Krok 3 – Pridanie káblov a vedení v skrini
Krok 4 – Automatická ventilácia
Takto navrhnutý rozvádzač spĺňa všetky normové požiadavky na tepelné zaťaženie a zároveň zaručuje vysokú mieru bezpečnosti.

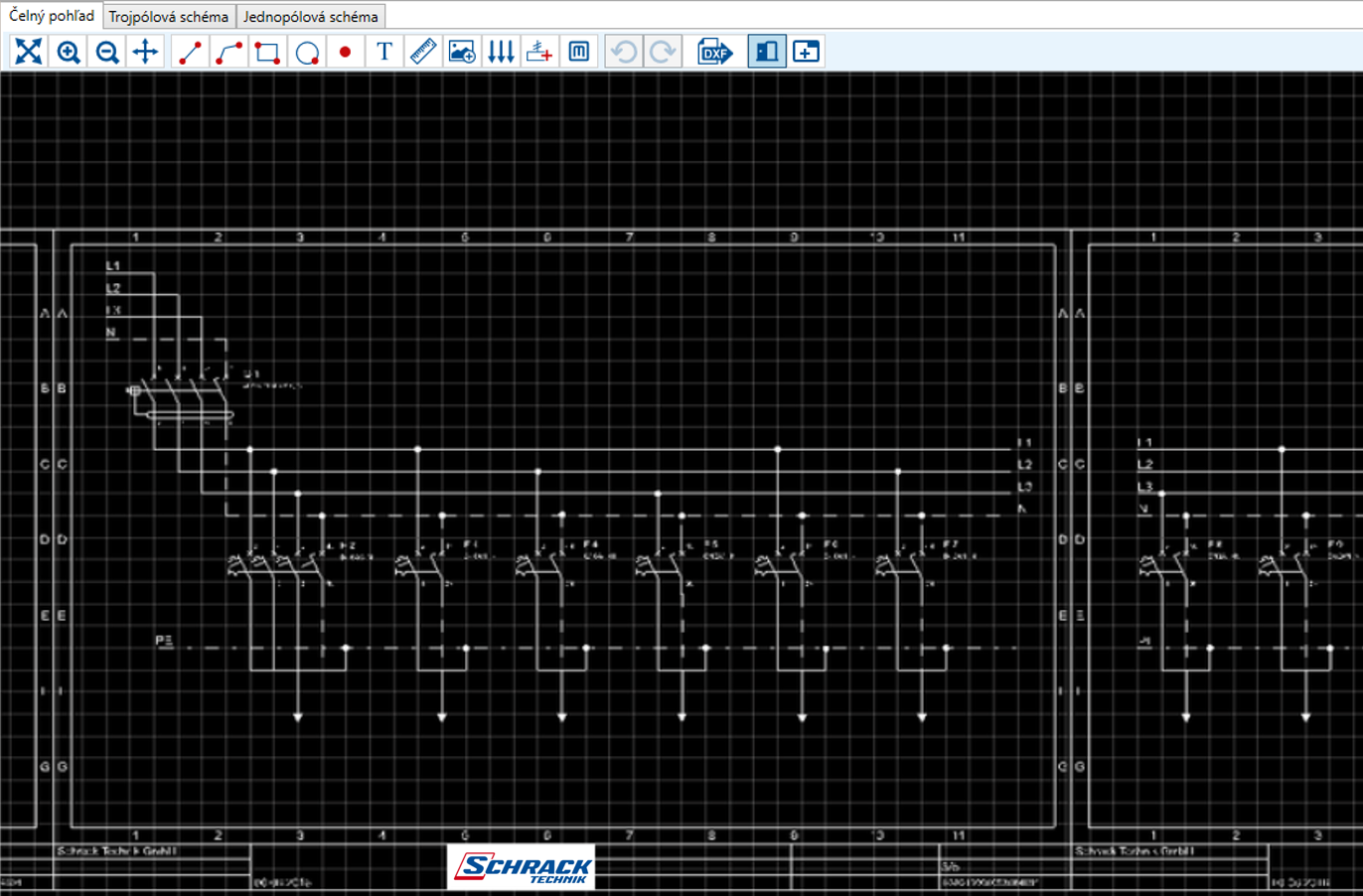

Vytvorte pre váš rozvádzač jednovodičovú aj viacvodičovú schému zapojenia rýchlo, prehľadne a efektívne. Pre FI, LS a FI/LS sa schéma generuje automaticky, zatiaľ čo ostatné skupiny komponentov môžete jednoducho vložiť do schémy pomocou funkcie drag & drop a následne ich podľa potreby prepojiť.
Rovnako ako pri čelnom pohľade stačí symboly jednotlivých produktov presunúť do pracovného okna, pričom k dispozícii máte aj automatické zoradenie symbolov. Celý proces návrhu je tak intuitívny, rýchly a prispôsobený pohodlnej práci aj pri rozsiahlejších projektoch.
K profesionálnemu spracovaniu schémy prispievajú aj praktické doplnkové funkcie:
Preddefinované sieťové tvary sú pripravené na okamžité vloženie, takže ich do projektu pridáte jediným kliknutím a výrazne si zrýchlite aj zjednodušíte prácu.

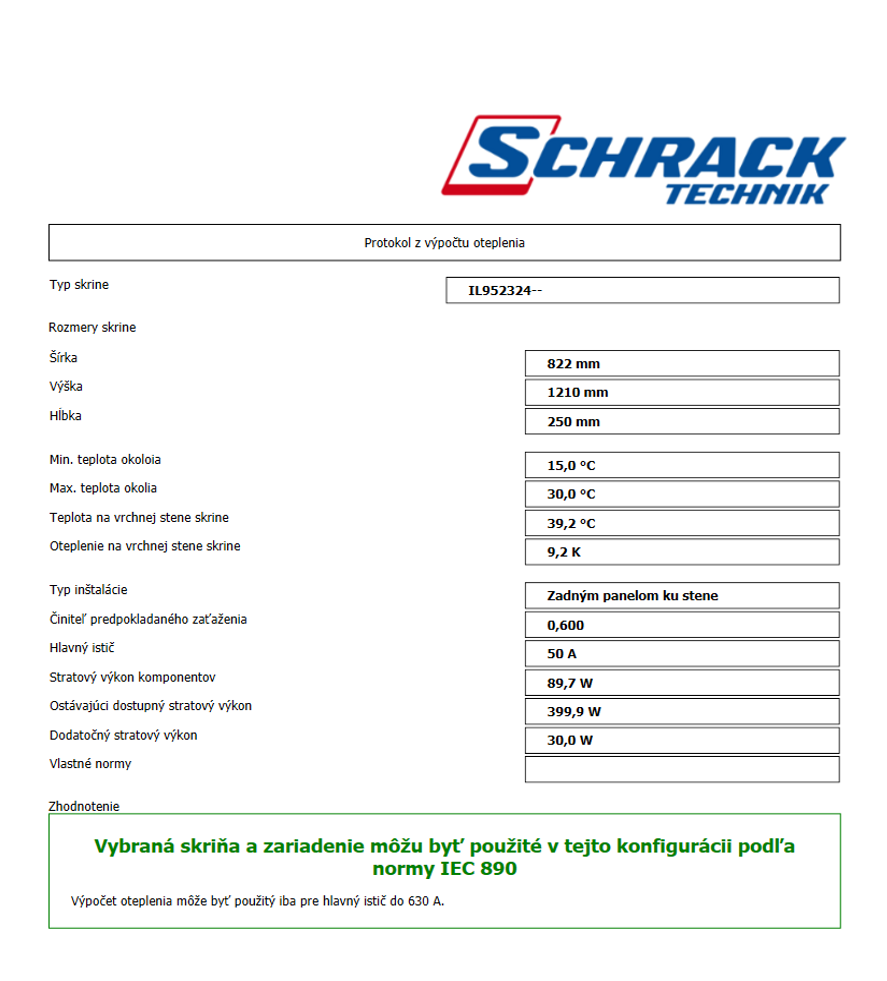

Pomocou funkcie tlače môžete jednoducho vytlačiť alebo uložiť ako PDF správu o rozvádzači v súlade s normou IEC 890+A1.
Súčasťou protokolu sú:
Na záver máte k dispozícii aj typový štítok vypočítaného a nadimenzovaného rozvádzača so všetkými potrebnými údajmi, ktorý stačí vytlačiť a umiestniť priamo do rozvádzača.

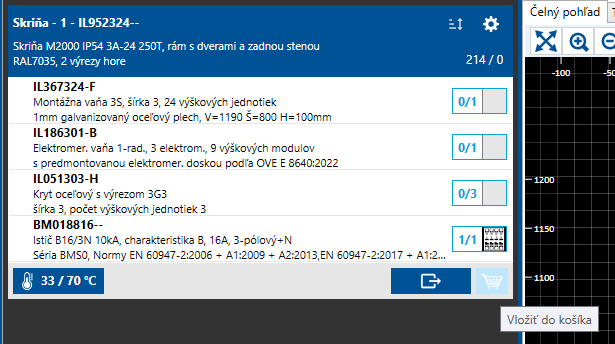

Od hotového projektu k objednávke vás delí už len niekoľko kliknutí. Kusovník sa jedným kliknutím prenesie do osobného košíka na stránke Schrack Technik, kde si môžete ešte raz prehľadne skontrolovať všetky položky aj množstvá a celý rozvádzač okamžite objednať.
V časti Nastavenia si môžete jednoducho upraviť všetky svoje osobné údaje a doplniť aj vlastné logo, vďaka čomu si prostredie prispôsobíte svojim potrebám aj firemnej identite.

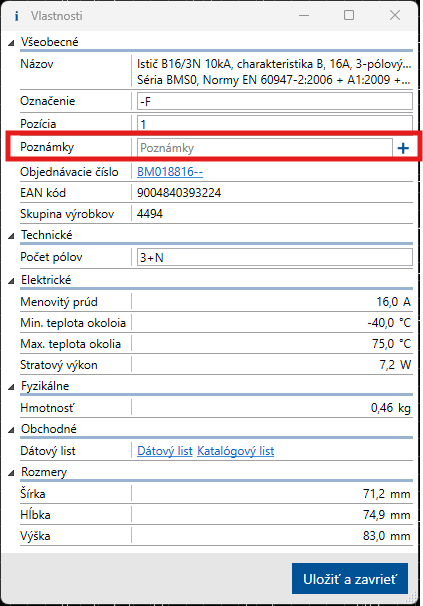

Ku každej položke môžete priamo počas práce v projekte doplniť vlastnú poznámku. Po dvojitom kliknutí na prvok v čelnom pohľade rozvádzača alebo v jednopólovej či trojpólovej schéme sa otvorí okno vlastností, kde stačí vyplniť pole Poznámky. Text sa potom automaticky zobrazí v dokumentácii v zozname obvodov.

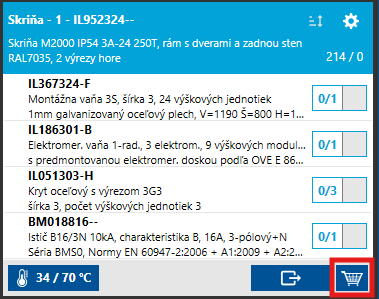

Keď je rozvádzač kompletne navrhnutý, od objednávky vás delí už len pár kliknutí. Ikona košíka na konci kusovníka umožní preniesť celý projekt do webového obchodu, kde si môžete všetky položky ešte raz skontrolovať a pokračovať v objednávke.

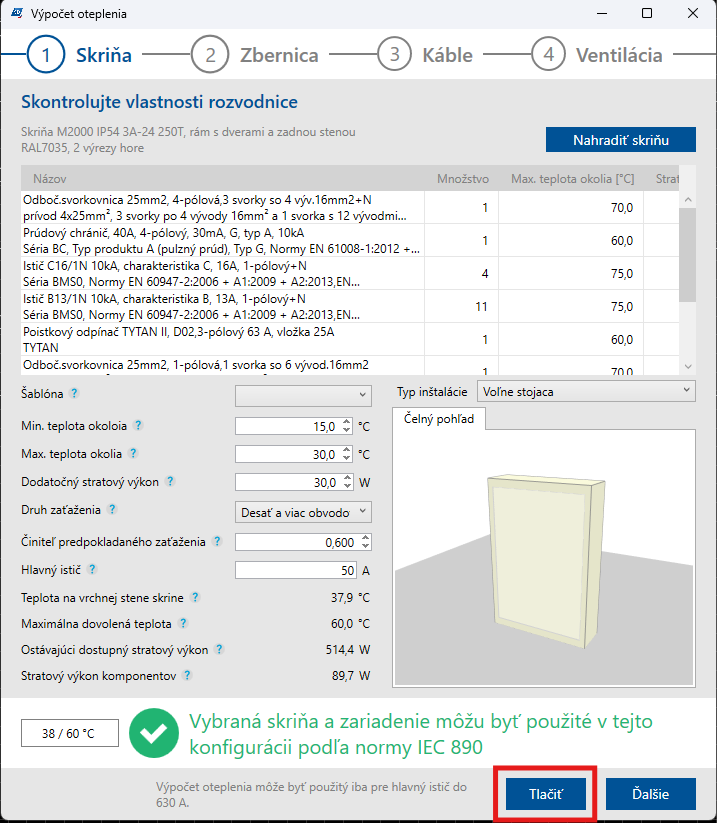

Buď kliknete na údaj o teplote na konci kusovníka, skontrolujete všetky detaily rozvádzača pomocou našej príručky pre tepelný výpočet a následne zvolíte možnosť Tlačiť, alebo použijete ikonu tlače v ľavom hornom rohu menu.

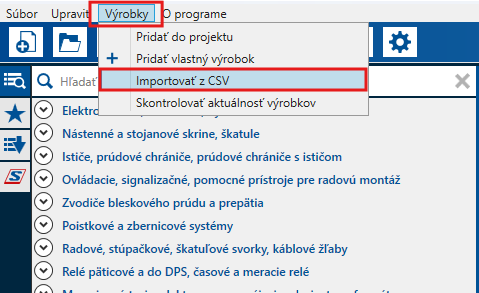

Kusovník je možné do Schrack Design pohodlne importovať vo formáte .csv. V Exceli stačí pripraviť stĺpce s číslom artiklu, množstvom a poznámkou, tabuľku uložiť ako .csv a následne ju cez Položky > Import CSV nahrať do programu.
Rýchlejšie. Jednoduchšie. Flexibilnejšie.
Najnovší update posúva Schrack Design na novú úroveň – prináša menej kliknutí, vyšší výkon a plynulejší priebeh práce.
Vaše benefity v skratke:
Vyššia flexibilita pri riešení veľkých projektov
Na výber viac ako 500 šablón rozvádzačov
Zefektívnené pracovné procesy
Asistent pre kusovník
Individuálne možnosti nastavenia
Automatické generovanie kusovníka
Možnosť vypnúť termický výpočet
Maximálna flexibilita kombinácií
400+ šablón rozvádzačov
Efektivita bez kompromisov
V prípade detailnejších otázok o softvéri Schrack Design nás neváhajte kontaktovať! Radi Vám pomôžeme. Vaše otázky a pripomienky nám pošlite na e-mailovú adresu
Po spracovaní Vašej žiadosti Vás budeme kontaktovať.
